Bộ tạo dòng nhất thứ VE 2000 – N

Thiết bị gồm hai khối chuyên biệt: khối nguồn và khối điều khiển, từ đó làm tăng độ an toàn cho người sử dụng khi vận hành.

Tính năng nổi bật:

• Dòng điện kiểm tra cao, lên đến 4000A.
• Công suất danh định đầu ra lên đến 6 kVA và lớn nhất lên đến 15 kVA.
• Điện áp đầu ra có 2 mức: 3V và 6V, với dải dòng liên tục từ 0 đến 4000A.
• Hiển thị giá trị số, tự động lựa chọn dải đo hiển thị.
• Cài đặt và đo thời gian bơm dòng.
• Ghi lại các thông số thời gian, ngưỡng tác động, tỷ số biến dòng và lưu trong bộ nhớ Flash.
• Kết nối với máy tính thông qua cổng USB

Ứng dụng:

• Thử nghiệm bơm dòng nhất thứ.
• Thử nghiệm máy cắt điện, các thiết bị đóng cắt.
• Thử nghiệm máy biến dòng.
• Thử nghiệm đóng lặp lại.

Ứng dụng đo cơ bản với aptomat 1 pha.

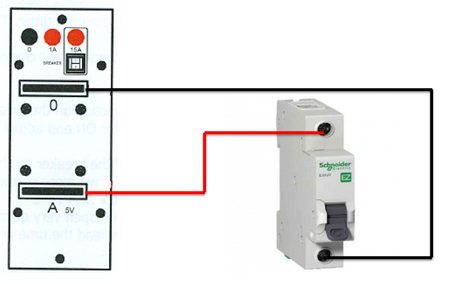

• Ghép nối mạch điện như sơ đồ, bên trái là các đầu ra khối nguồn của bộ tạo dòng, bên phải là Aptomat 1 pha. Đầu vào của Aptomat được nối với đầu ra có dòng điện của khối nguồn, đầu ra của Aptomat được nối với đầu ra 0 của khối nguồn.
• Bật công tắc trên khối điều khiển, chọn chế độ bơm dòng ON, sử dụng núm xoay điều chỉnh tăng dần dòng điện ra cho tới khi Aptomat nhảy.

Nguồn :TMC
