SMX-800 Hệ thống kiểm tra vi tiêu điểm tia X

Đặc tính kỹ thuật nổi bật:

Quá trình hoạt động trực quan

Thiết bị SMX-800 trang bị màn hình cảm ứng cùng bộ điều khiển joystick ba trục mang đến quá trình hoạt động dễ dàng và trực quan với người sử dụng.

Các thao tác điều khiển cơ bản như bật tắt tia X, chọn điều kiện quan sát,… được thực hiện hoàn toàn trên màn hình cảm ứng (hình 2).

Bộ điều khiển joystick giúp quá trình định vị hình ảnh huỳnh quang, phóng to/thu nhỏ có thể được thực hiện dễ dàng dựa vào độ nghiêng của Joystick. Tốc độ di chuyển có thể được thay đổi bằng cách thay đổi lực tác động (hình 3).

Khả năng làm việc hiệu quả
Thiết kế joystick cùng với bộ điều khiển tích hợp không cần máy tính và phần mềm hỗ trợ giúp: tăng cường tốc độ di chuyển bàn gá mẫu từ vị trí đặt mẫu đến vị trí quan sát, đồng thời rút ngắn thời gian trễ giữa việc điều khiển trên mẫu thực và mẫu huỳnh quang.

Quy trình kiểm tra được thực hiện đơn giản chỉ bằng ba bước: Thay mẫu, bật tia X, quan sát mẫu và đánh giá. Các thao tác định vị, phóng to, thu nhỏ và các cài đặt khác có thể thực hiện bằng tay trên màn hình cảm ứng.

Ngoài ra, SMX-800 của Shimadzu còn trang bị tính năng kiểm tra tự động (hình 4), áp dụng cho việc kiểm tra một loạt các sản phẩm giống nhau, bao gồm:

Teaching: Người sử dụng sẽ đăng ký vị trí kiểm tra trước trên một mẫu đại diện, các mẫu sau đó chỉ cần đặt mẫu và ấn “Start”, thiết bị sẽ tự động kiểm tra. Các thao tác lặp lại trên các mẫu giống nhau sẽ được loại bỏ.

Stepping: Tính năng này giúp người sử dụng dễ dàng kiểm tra mẫu theo dạng lưới bằng cách cài đặt khoảng cách, số lần lặp lại và hướng di chuyển (ngang / dọc). Sau khi cài đặt máy sẽ tự động quét mẫu liên tục theo mô hình đã xây dựng.

Presetting: Vị trí và điều kiện quan sát được cài đặt trước. Sau đó chỉ cần chạm vào số đã cài đặt sẵn để kiểm tra điều kiện mẫu.

Hình ảnh Panoramic: Đây là tính năng chụp toàn cảnh mẫu phân tích, mang đến hình ảnh tổng quan về mẫu cần đánh giá cho người sử dụng.

Ảnh rõ ràng
Camera kích thước mega-pixels, độ phân giải lên tới 10 µm, liên kết với công nghệ xử lý ảnh mang tới hình ảnh rõ ràng, dễ quan sát hơn (hình 5).

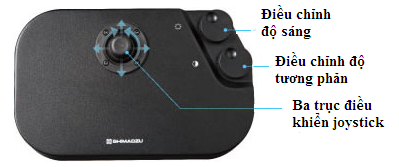

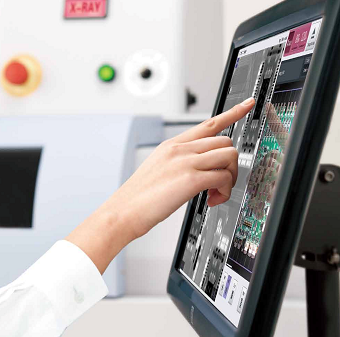

Hình 1. Thiết bị SMX-800 Shimadzu	Hình 2. Màn hình cảm ứng	Hình 3. Bộ điều khiển Joystick

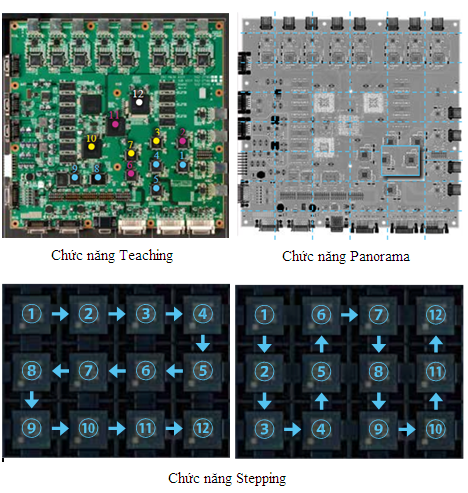

Hình 4. Chức năng kiểm tra tự động

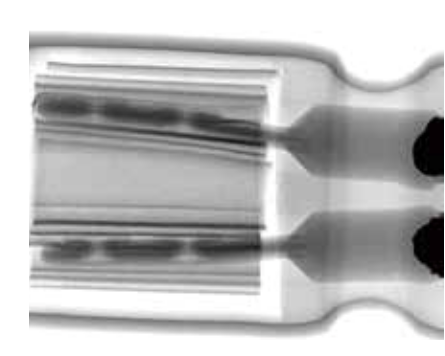

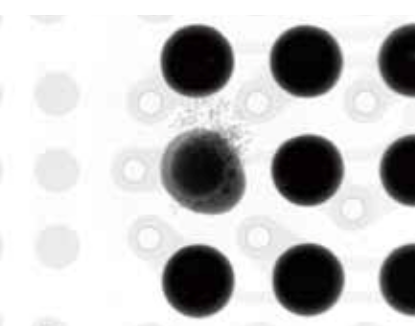

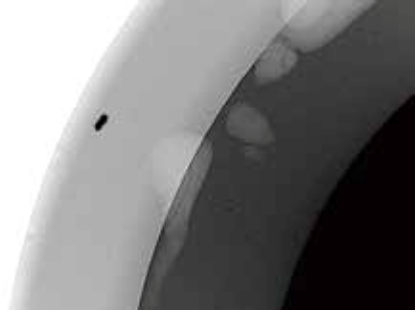

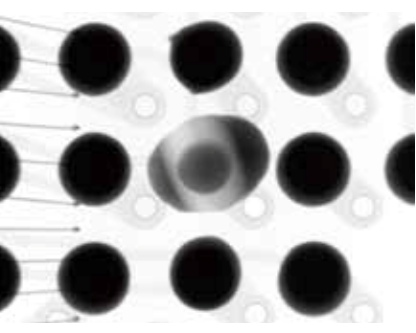

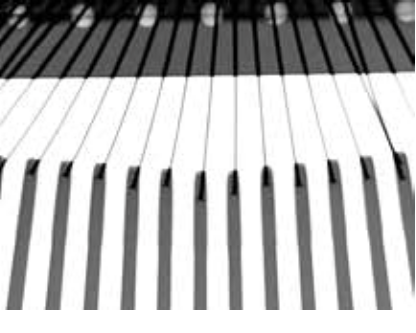

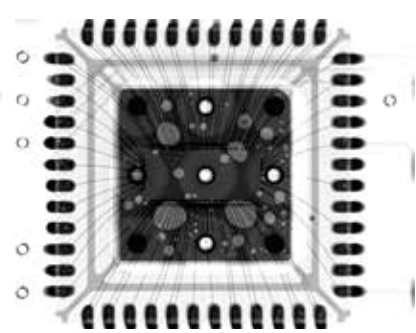

Đoản mạch	Thiếc biến dạng cầu	Khớp nối nhựa thông
Dây cáp kết nối	Vi công tắc	Thẻ SD
Cầu chì	Đèn LED	Dao động tinh thể
Khớp dây dẫn	Bộ phân tích chất lượng điện IC	Tụ điện
Pin Liti ion	Động cơ nhỏ cho điện thoại di động	Bộ ghép quang

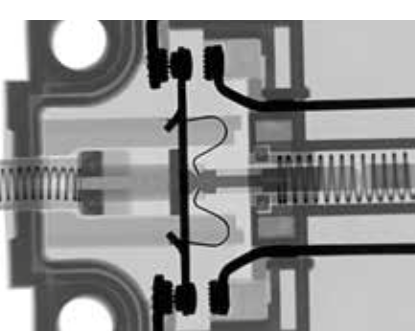

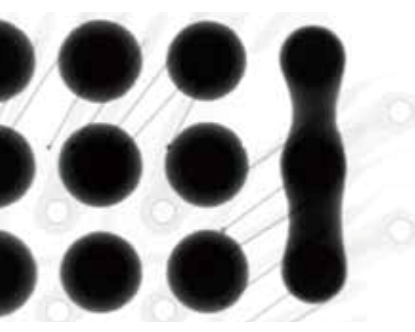

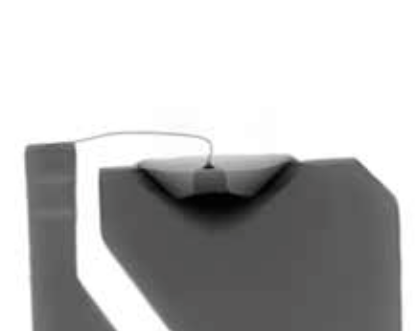

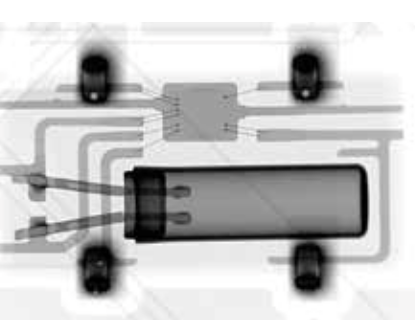

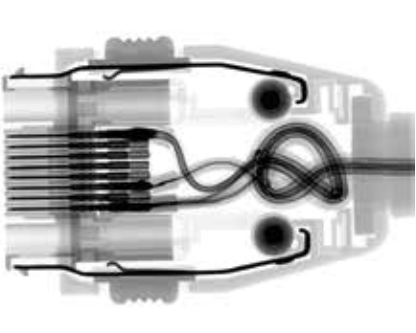

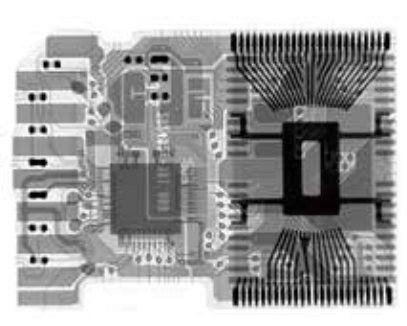

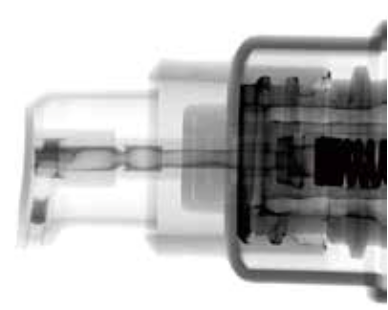

Hình 5. Hình ảnh kiểm tra một số mẫu phổ biến.

Nguồn: ETA
