SỰ KHÁC NHAU GIỮA MÁY HIỆN SÓNG DSO VÀ DPO?

DSO thường là Máy hiện sóng lấy mẫu thời gian thực. Lấy mẫu thời gian thực đơn giản chỉ là máy hiện sóng có thể bắt tín hiệu trong một lần thu sử dụng bộ chuyển đổi tương tự - số ADC (analog to digital converter) với tốc độ lấy mẫu cao. Nói cách khác, DSO không thực hiện việc lặp lại các phép thu để "xây dựng" đầy đủ các mẫu thể hiện cho tín hiệu được kiểm tra (lấy mẫu thời gian tương đương), mặc dù đây không phải là một nguyên tắc cứng rắn và nhanh nhạy.

Như đã đề cập ở trên, máy hiện sóng DPO cũng chính là một DSO. Nhưng DPO bổ sung thêm một phần tử cho phép nó thể hiện chiều thứ ba của tín hiệu tốt hơn. Hai chiều đầu tiên rõ ràng là điện áp và thời gian. Chiều thứ ba ít rõ ràng hơn là tần số xuất hiện, được thể hiện bởi cường độ vết trên màn hình máy hiện sóng.

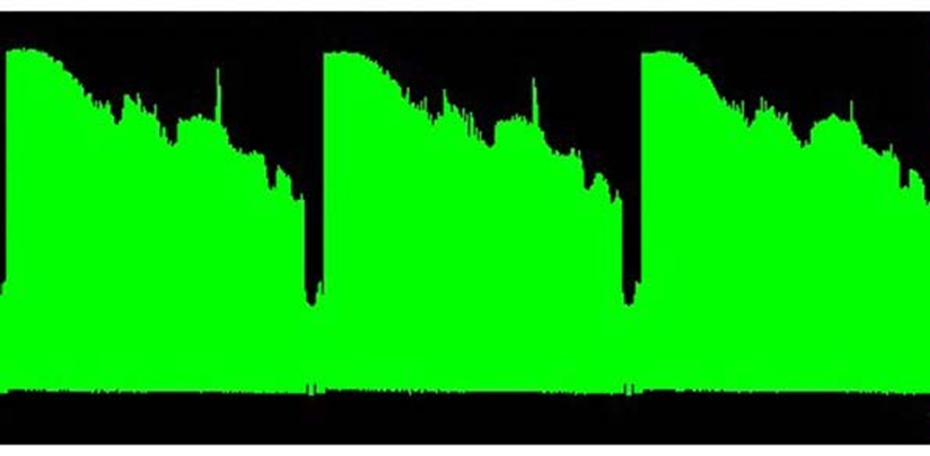

Nếu nhớ lại các máy hiện sóng tương tự cũ, ta thấy các máy hiện sóng cũng đã có thể hiển thị dải cường độ vết. Điều này cung cấp cái nhìn sâu sắc, có giá trị về các đặc tính tương tự thực của tín hiệu đang được kiểm tra. Điều này đặc biệt đúng đối với các tín hiệu tương tự được điều chế phức tạp (Hình 1), cũng như tín hiệu số có độ nhiễu và/ hoặc biến động khác nhau.

Với công nghệ máy hiện sóng tương tự cũ hơn, sự biến đổi cường độ vết là một hiện tượng tự nhiên dựa trên khoảng thời gian mà chùm electron tồn tại trong vùng XY trên mặt trong của ống tia catot (CRT). Mặt bên trong CRT của máy hiện sóng tương tự được phủ phốt pho. Khi các hạt điện tử tấn công lớp phốt pho, lớp này bắt đầu phát sáng. Càng có nhiều electron tấn công lớp phốt pho trong một vùng nhất định của CRT trong một khoảng thời gian xác định, thì lớp phốt pho sẽ càng phát sáng hơn.

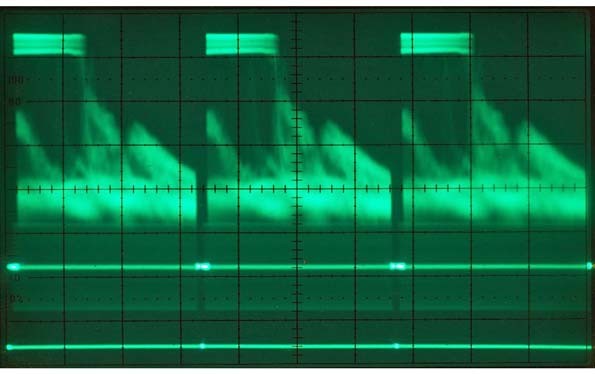

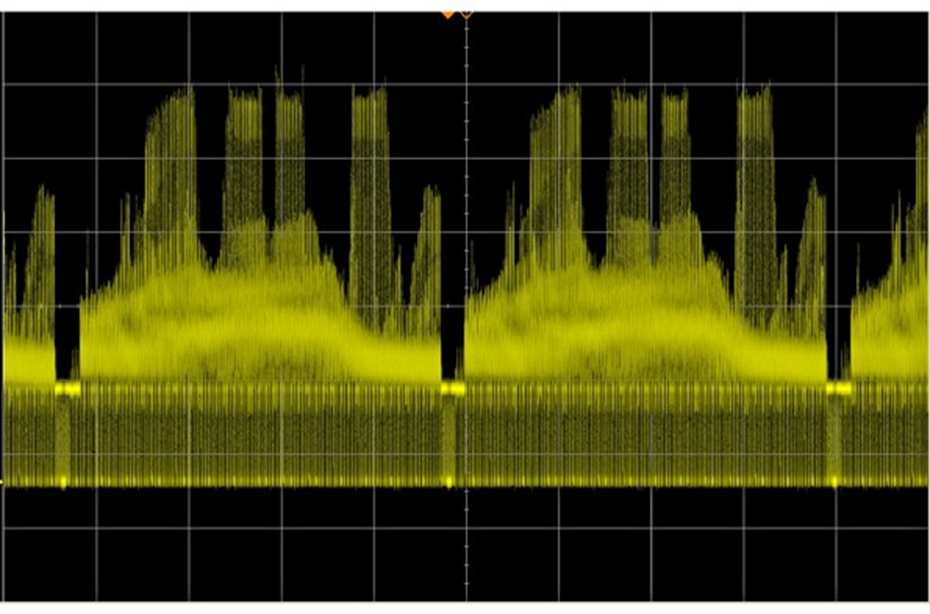

Khi máy hiện sóng DSO ra đời vào đầu những năm 1980, ban đầu chiều thứ ba của cường độ vết bị mất (Hình 2). Khi công nghệ tiến bộ, các nhà cung cấp máy hiện sóng đã phát triển một kỹ thuật có thể mô phỏng gần với chất lượng hiển thị của máy hiện sóng tương tự sử dụng quy trình xử lý tín hiệu số để mang chiều thứ ba trở lại (Hình 3).

Về cơ bản, bằng cách đếm số lần va chạm (các mẫu số) vào các vùng XY cụ thể của một ánh xạ bit - đôi khi được gọi là mật độ điểm ảnh - điểm ảnh có thể được thay đổi bằng kỹ thuật số để biểu thị điều chế cường độ vết của phốt pho. Đây là nguồn gốc của thuật ngữ máy hiện sóng lân quang số (DPO).

Vậy tại sao các Công ty như Keysight lại không có DPO được liệt kê trong danh sách sản phẩm của họ? Trên thực tế, họ có làm. Nhưng họ không gọi là DPO. Gần như tất cả các DSO của Keysight đều sử dụng điều chế cường độ vết. Trên thực tế, công nghệ hiển thị máy hiện sóng của công ty được cho là cung cấp điều chế cường độ vết chất lượng cao nhất, nhờ vào tốc độ cập nhật dạng sóng nhanh với các sự thu nhận bộ nhớ sâu. Điều này cung cấp nhiều lần truy cập hơn vào các vùng XY trong một khoảng thời gian ngắn hơn để cung cấp mức độ thống kê thông tin cao hơn dựa trên mật độ điểm ảnh.
