Kính hiển vi đo lường

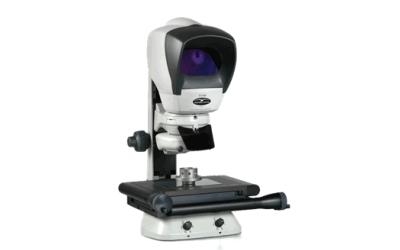

Kính hiển vi đo lường Kestrel Elite

Model: Kestrel Elite

Hãng sản xuất: Vision Engineering

Kestrel Elite là một kính hiển vi đo lường giá rẻ, độ chính xác cao, được thiết kế để kiểm tra và đo lường các kích thước.
Các mẫu đo nhỏ, phức tạp và khó quan sát như nhựa trong suốt, có thể dễ dàng quan sát, nhờ hệ thống quang học được cấp bản quyền của Kestrel Elite
Với kết cấu vững chắc, Kestrel Elite rất lý tưởng cho sử dụng để kiểm tra nhanh chóng, chính xác các chi tiết.
Độ chính xác: 7+(6.5L/1000)µm
Phần quang học: hệ thống đồng tử đôi cho phép quan sát đồng thời bằng cả hai mắt, hệ thống quang học hiệu chỉnh vô cực, lưới điểm chỉnh tâm trước cho cả hai mắt.
Độ phóng đại: 10x, 20x, 50x, 100x
Bàn đo: tiêu chuẩn, chính xác với chứng chỉ NLEC
Dải đo (X, Y): 150mm x 100mm
Khối lượng mẫu đo lớn nhất: 10 kg
Chiều cao mẫu đo lớn nhất: 100 mm
Độ phân giải các trục: X = 1µm, Y = 1µm
Chiếu sáng: lựa chọn giữa cặp đèn chiếu sáng bán đồng trục hoặc chiếu sáng LED

Liên hệ

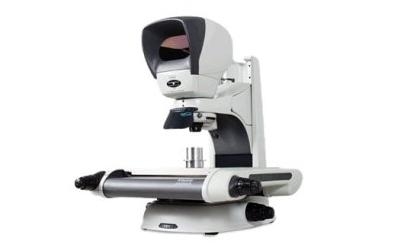

Kính hiển vi đo lường Hawk Elite

Model: Hawk Elite

Hãng sản xuất: Vision Engineering

Dòng kính hiển vi quang học Hawk Elite được thiết kế cho những khách hàng đòi hỏi cao nhất về chất lượng sản xuất, sản phẩm.
Hawk Elite đáp ứng được những phép đo chính xác, ổn định trên những vật thể phức tạp hoặc khó đo như bề mặt đen hay nhựa trong suốt.
Từ những phép đo lường đơn giản tới những phép đo đa tham sốcùngvới tính năng xuất/nhập và phân tích dữ liệu, Hawk Elite đưa đến một giải pháp mạnh mẽ, linh hoạt đáp ứng được hầu hết những đòi hỏi cao nhất của đo kiểm.
Dải đo
- Dải đo (X, Y): 150 x 150 mm
- Dải đo (Z): 195 mm
Độ chính xác: U₉₅2D = 4+(5.5L/1000)µm
Độ ổn định bàn đo (X, Y, Z): 0.004 mm
Độ phân giải các trục (X, Y, Z): 0.001, 0.001, 0.0005 mm
Dịch chuyển bàn đo: Manual
Chiếu sáng
- Chiếu sáng bề mặt: ánh sáng trắng, điều khiển, lập trình được.
- Chiếu sáng phản xạ: đèn LED điều khiển, lập trình được.
- Chiếu sáng phụ: đèn LED phụ điều khiển, lập trình được.
Phần mềm
- ND 1200 rugged microprocessor
- M3 metrology software
- IK 5300 metrology software

Liên hệ

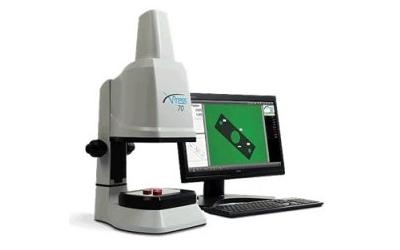

Kính hiển vi đo lường Xpress 70

Model: Xpress 70

Hãng sản xuất: Vision Engineering

Xpress 70 với việc ứng dụng phép đo trên trường nhìn độ phân giải cao cho phép thực hiện nhanh chóng và chính xác các phép đo lường với các mẫu nhỏ.
Với Xpress 70, người vận hành không cần phải cố định mẫu hay điều chỉnh tiêu cự, chỉ cần đặt mẫu lên trong trường nhìn và chạy chương trình đo. Có thể đo được hàng trăm thông số của mẫu đo chỉ trong vài giây. Kính hiển vi này rất lý tưởng cho yêu cầu đo kiểm nhanh, đơn giảnvà chính xác các.
Trường quan sát (FOV):
- X: 57 mm
- Y: 43 mm
- Đường chéo: 70mm
Độ ổn định: 3 µm
Độ chính xác: (±)7µm
Hệ quang học: hệ thấu kính viễn tâm
Camera: 5.0Mp USB2.0
Chiếu sáng: LED chiếu sáng bề mặt điều chỉnh và lập trình được.
Kích thước: 270mm(w) x 375(d) x 665(h)m

Liên hệ

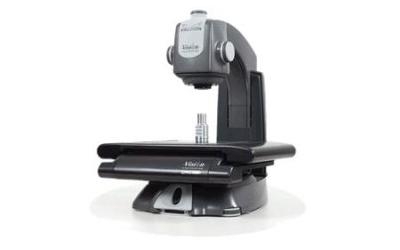

Kính hiển vi đo lường Falcon CNC

Model: Falcon CNC

Hãng sản xuất: Vision Engineering

Độ chính xác:
Bàn đo (X, Y): 150mm x 150mm CNC, độ chính xác: U952D = 4+(5.5L/1000)µm.
Trục Z:
Độ chính xác khi sử dụng camera: 10µm
Độ chính xác khi sử dụng đầu đo tiếp xúc: 3µm
Camera đo lường
Loại: 1.3MP colour CMOS camera.
5 vị trí thu phóng với núm điêu chỉnh khẩu độ, tăng cường độ chính xác trục Z, tăng khả năng phát hiện gờ trên mẫu đo.
Chỉ thị thu phóng: có khả năng lặp lại 5 vị trí
Dải độ phóng đại:
Độ phóng đại 10x-50x:
Trường nhìn tối đa: 13.5 mm
Trường nhìn tối thiểu: 2.7 mm
Khoảng cách làm việc: 91 mm
Độ phóng đại 20-100x:
Trường nhìn tối đa: 6.75 mm
Trường nhìn tối thiểu: 1.35 mm
Khoảng cách làm việc: 61 mm
Bàn đo:
Bàn đo chính xác với chứng chỉ NLEC
Kích thước: 150 x 150 mm CNC
Độ phân giải các trục:
X = 1µm Y = 1µm Z = 1µm
Chiếu sáng:
Đèn chiếu sáng LED bề mặt điều chỉnh được
Đèn chiếu phụ
Phần mềm:
IK5300
M3 metrology software (CNC version, H-152)

Liên hệ

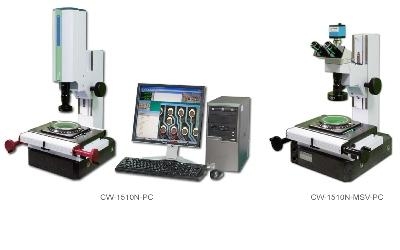

Kính hiển vi đo lường CW-1510N-PC

Model: CW-1510N-PC

Hãng sản xuất: Chien Wei

CW-1510N-PC là kính hiển vi đo lường cỡ nhỏ của hãng sản xuất Chien Wei Precise Technology. Kính hiển vi điện tử thông minh này còn được gọi là máy đo tọa độ 2 chiều (2D CMM), được sử dụng nhiều trong các lĩnh vực sản xuất và lắp ráp để kiểm tra các kích thước, dạng hình học của sản phẩm.
Dải đo (X,Y,Z) (mm): 150x100x130
Độ phân giải (mm): 0.001
Máy tính: PC+24" Monitor+WIN-PRO
Phần mềm: DMP3000, IK5000, MSU25D, M3
Camera: 1/3" CCD+Zoom
Độ phóng đại: 10x...100x
Chiếu bề mặt: LED trắng
Chiếu biên dạng: LED xanh
Độ chính xác (um): U1=3+L/200 um
Độ ổn định (mm):0.002
Truyền động: Linear Guideway+Rolling Drive Nut
Vận hành: Manual
Chiều cao mẫu đo lớn nhất (mm): 100
Khối lượng mẫu đo lớn nhất (kg): 5

Liên hệ

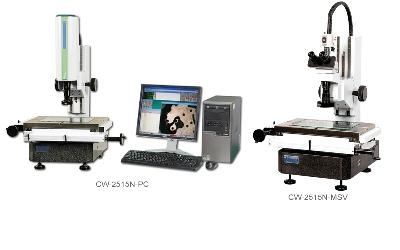

Kính hiển vi đo lường CW-2515N-PC

Model: CW-2515N-PC

Hãng sản xuất: Chien Wei

CW-2515N-PC là kính hiển vi đo lường cỡ nhỏ của hãng sản xuất Chien Wei Precise Technology. Kính hiển vi điện tử thông minh này còn được gọi là máy đo tọa độ 2 chiều (2D CMM), được sử dụng nhiều trong các lĩnh vực sản xuất và lắp ráp để kiểm tra các kích thước, dạng hình học của sản phẩm.
Dải đo (X,Y,Z) (mm): 250x150x200
Độ phân giải (mm): 0.001
Máy tính: PC+24" Monitor+WIN-PRO
Phần mềm: DMP3000, IK5000, MSU25D, M3
Camera: 1/3" CCD+Zoom
Độ phóng đại: 10x...100x
Chiếu bề mặt: LED trắng
Chiếu biên dạng: LED xanh
Độ chính xác (um): U1=3+L/200 um
Độ ổn định (mm):0.002
Truyền động: Linear Guideway+Rolling Drive Nut
Vận hành: Manual
Chiều cao mẫu đo lớn nhất (mm): 150
Khối lượng mẫu đo lớn nhất (kg): 10 language:AR-SA'>Khối lượng mẫu đo lớn nhất (kg): 5

Liên hệ

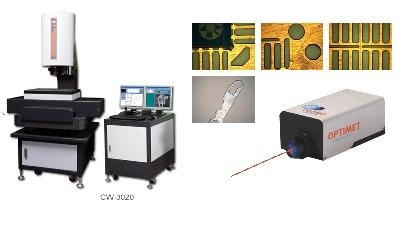

Kính hiển vi đo lường CW-3020-LV-CNC

Model: CW-3020-LV-CNC

Hãng sản xuất: Chien Wei

CW-3020-LV-CNC là kính hiển vi đo lường cỡ nhỏ của hãng sản xuất Chien Wei Precise Technology. Kính hiển vi điện tử thông minh này còn được gọi là máy đo tọa độ 2 chiều (2D CMM), được sử dụng nhiều trong các lĩnh vực sản xuất và lắp ráp để kiểm tra các kích thước, dạng hình học của sản phẩm.
Người sử dụng có thể dùng đầu dò camera hoặc laser trong series này.
Laser: Conoprobe-1000
Camera: 1/3" Color CCD+Zoom
Độ phóng đại: 10x...100x
Hành trình đo (mm): 300x200x100
Độ phân giải (mm):0.001
Phần mềm:IK-5000-VED-CNC-AF
Tự động điều tiêu: Trục Z
Chiếu bề mặt: LED trắng
Chiếu biên dạng: LED xanh
Độ chính xác tuyến tính: 1.5+L/200 um
Độ lặp lại (µm): 2
Bộ dẫn động: Servo Motors+Joystick
Vận hành:CNC
Chiều cao mẫu lớn nhất (mm): 85
Khối lượng mẫu lớn nhất (kg): 12

Liên hệ

Kính hiển vi đo lường PJG-450DV-PC

Model: PJG-450DV-PC

Hãng sản xuất: Chien Wei

PJG-450DV-PC là kính hiển vi đo lường cỡ nhỏ của hãng sản xuất Chien Wei Precise Technology. Kính hiển vi điện tử thông minh này còn được gọi là máy đo tọa độ 2 chiều (2D CMM), được sử dụng nhiều trong các lĩnh vực sản xuất và lắp ráp để kiểm tra các kích thước, dạng hình học của sản phẩm.
Dải đo (X,Y,Z) (mm): 430x420x100
Độ phân giải (mm): 0.001
Phần mềm: MSU25D
Camera: 1/3" CCD+Zoom
Độ phóng đại: 10x...100x
Chiếu bề mặt: LED trắng
Chiếu biên dạng: LED xanh
Độ chính xác (um): U1=4+L/200 um ; U2=6+L/150 um
Độ ổn định (mm):0.003
Truyền động: Linear Guideway+Rolling Drive Nut
Vận hành: Manual/Bridge
Chiều cao mẫu đo lớn nhất (mm): 100
Khối lượng mẫu đo lớn nhất (kg): 20

Liên hệ

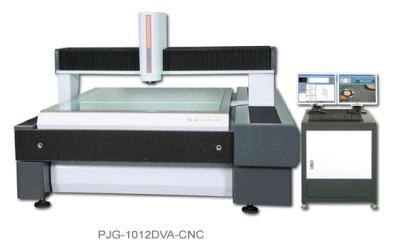

Kính hiển vi đo lường PJG-1012DVA-CNC

Model: PJG-1012DVA-CNC

Hãng sản xuất: Chien Wei

PJG-1012DVA-CNC là kính hiển vi đo lường cỡ nhỏ của hãng sản xuất Chien Wei Precise Technology. Kính hiển vi điện tử thông minh này còn được gọi là máy đo tọa độ 2 chiều (2D CMM), được sử dụng nhiều trong các lĩnh vực sản xuất và lắp ráp để kiểm tra các kích thước, dạng hình học của sản phẩm.
Dải đo (X,Y,Z) (mm): 1000x1200x200
Độ phân giải (mm): 0.001
Phần mềm: IK5000-VED-CNC-Auto Focus
Camera: 1/3" CCD+Zoom
Độ phóng đại: 10x...100x
Chiếu bề mặt: LED trắng
Chiếu biên dạng: LED xanh
Độ chính xác (um): U1=4+L/200 um ; U2=6+L/150 um
Độ ổn định (mm):0.003
Truyền động: Air Bearing
Vận hành: CNC
Bộ dẫn động: DC Servo Motors+Joystick
Bản đo: DIN. 876, 0 GRADE
Chiều cao mẫu đo lớn nhất (mm): 200
Khối lượng mẫu đo lớn nhất (kg): 30
