Thiết bị đo kiểm chất lượng nguồn điện

• Thiết bị phân tích chất lượng nguồn điện áp 1 pha/ 3 pha với 8 kênh đo điện áp và dòng điện.
• Dải điện áp đo: 0 - 600Vrms.
• Dải dòng điện đo: 0 - 6000A AC rms tùy loại đầu đo.
• Dải tần số làm việc: 45-65Hz/ 400Hz.
• Tự động phân tích, đánh giá kết quả đo và các loại hệ thống điện.
• Khả năng thu thập dữ liệu trong thời gian dài và lưu vào thẻ nhớ lên tới 32GB.
• Kết nối máy tính thông qua cổng USB, RS232 hoặc LAN.

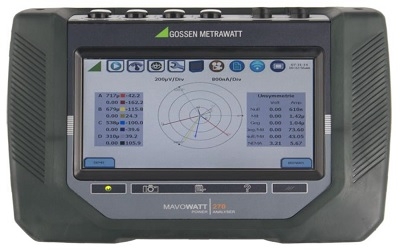

Thiết bị phân tích chất lượng nguồn điện MAVOWATT đo lường độ chính xác cao, đáp ứng tiêu chuẩn IEC 61000-4-30: 2008, class A, có các chức năng mới tiên tiến hơn và các tùy chọn giao tiếp hiện đại.

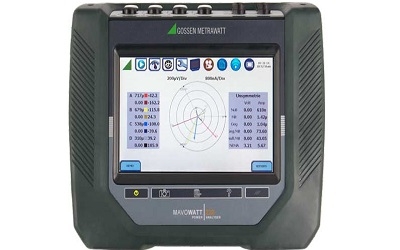

Các nhiễu động của nguồn điện có thể được MAVOWATT 2XX  ghi nhận lại trong một khoảng thời gian rất ngắn

• Phân tích chất lượng nguồn điện độ chính xác cao & giám sát năng lượng điện – 1000 Vrms, AC/DC, 512 mẫu/chu kỳ
• 8 kênh, 4 kênh đo điện áp & 4 kênh đo dòng điện
• Phân tích nhiễu động nguồn điện trong khoản thời gian ngắn 32 μs/40
• Phân tích chất lượng nguồn điện phù hợp với tiêu chuẩn IEC 61000-4-30 Class A & IEEE 1159
• Phân tích hài nhiễu điện năng theo tiêu chuẩn – IEC 61000-4-7, IEEE 519
• 100 chu kỳ lấy mẫu trước/sau khi kích hoạt bộ đệm
• Ethernet, USB, Bluetooth – Tùy chọn
• Điều khiển từ xa
• Kết nối thời gian thực với các ứng dụng của Apple & Android

Các thông số chính:

• 4 đầu vào dòng điện và điện áp, lên tới 600 V RMS
• Độ chính xác cao: 0.1 % cho thông số điện áp và dòng điện
• Độ phân giải cao: 256 samples/cycle, chế độ theo dõi liên tục
• Bộ nhớ lên tới 32 Gb
• Khả năng phân tích chất lượng nguồn điện 1 pha/ 3 pha AC/DC
• Phân tích sóng hài, điện năng, công suất, tự động thiết lập
• Sử dụng nguồn AC hoặc pin, lên tới 2h sử dụng
• Kết nối RS232, USB hoặc LAN

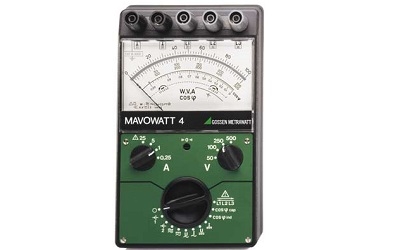

MAVOWATT 4 cho phép đo trực tiếp công suất của nguồn DC, cũng như công suất RMS của dòng điện xoay chiều 1 pha và phụ tải cân bằng 3 dây, 3 pha

Các thông số chính:

• Khả năng đo điện áp AC/DC: lên tới 500 V
• Khả năng đo dòng điện AC/DC: lên tới 25 A
• Công suất hữu dụng: 25000 W
• Độ chính xác:
  Dòng AC/DC: class 2.5
  Điện áp AC/DC: class 2.5
  Công suất phản kháng, hệ số công suất: class 5
• Khả năng quá tải: 1.2U_N, 1.2I_N, Range 25 A: max. 5 minutes
• Dải tần: 10 Hz ... 400 Hz
  Đo điện áp: 10 Hz ... 200 Hz
  Đo dòng điện: 10 Hz ... 400 Hz

• Dải đo điện áp (trực tiếp): 0,05  ~ 600V, sai số: (cấp CX 0,05): ±0,05%, (cấp CX 0,1): ±0,1%; lên đến 40kV khi sử dụng adaptor cao áp
• Dải đo dòng điện (trực tiếp): 0,001  ~ 12A, sai số: (cấp CX 0,05): ±0,05%, (cấp CX 0,1): ±0,1%; lên đến 3000A khi sử dụng cùng biến dòng
• Dải đo tần số: 40 ~ 70Hz; sai số: 0,01Hz
• Dải đo độ lệch pha (trực tiếp) : -180 ~ +180°; sai số: (cấp CX 0,05):  ±0.02°, (cấp CX 0,1):  ±0.04°
• Dải đo độ lệch pha (khi sử dụng kẹp dòng) : -180 ~ +180°; sai số:  ±0.1°
• Dải đo hệ số công suất: 0 ~ 1; sai số:  ±0,001
• Đo tín hiệu hài trong điện áp, dòng điện, công suất tác dụng và phản kháng: Biên độ: 0 ~ 100% tín hiệu đầu vào, Pha: -180 ~ +180°, Số lượng hài: 1 ~ 63
• Đo tổng méo hài trong điện áp và dòng điện: 0 ~ 100%, Số lượng hài: 1 ~ 63
• Đo tổng méo hài trung gian trong điện áp và dòng điện: 0 ~ 15%, Tần số: 40 ~ 3200Hz
• Dải đo độ bất đối xứng điện áp: 0 ~ 100%

• Phù hợp với các hệ thống điện 1 pha, 3 pha -3 dây 4 dây xoay chiều. Có chức năng theo dõi và quản lí thông số điện năng
• Dải điện áp: Trực tiếp đến 500Vp-p . Qua TU : đến 400 kV
• Độ chính xác đạt tiêu chuẩn 05S class
• Dải dòng điện: Trực tiếp tối đa 5A. Qua CT: tối đa sơ cấp 10kA/5A ( có thể sử dụng CT ngoài thị trường hoặc Flex CT của hãng  )
• Số bậc sóng hài: 51
• Giám sát các sự kiện điện năng PQ theo tiêu chuẩn EN 50260 và EN 61000-4-30
• Đồng hồ nội đồng bộ qua NTP, bộ đếm
• Bộ nhớ flash 128MB, lưu trữ tối đa 255 file
• Tích hợp phần mềm Webdata manager giám sát cảnh báo
• Đáp ứng tiêu chuẩn an toàn IEC EN 61010 class 2
• Có các cổng truyền thông RS485, RJ45, wifi ( tùy chọn ), đầu vào I/O số tương tự ,rơ le,  IC

• Phù hợp với các hệ thống điện 1 pha, 3 pha -3 dây 4 dây xoay chiều. Lưu trữ nhật ký và phân tích năng lượng điện
• Dải điện áp: Trực tiếp đến 500Vp-p . Qua TU : đến 400 kV
• Độ chính xác đạt tiêu chuẩn 05S class
• Dải dòng điện: Trực tiếp tối đa 5A. Qua CT: tối đa 10kA/5A (có thể sử dụng CT ngoài thị trường hoặc Flex CT của hãng  )
• Số bậc sóng hài: 51
• Giám sát các sự kiện điện năng PQ với phiên bản nâng cấp PQ
• Bộ nhớ flash 128MB, lưu trữ tối đa 255 file
• Tích hợp phần mềm Webdata manager giám sát cảnh báo
• Đáp ứng tiêu chuẩn  an toàn IEC EN 61010 class 2
• Có các cổng truyền thông RS485, RJ45, wifi ( tùy chọn ), đầu vào I/O số tương tự ,rơ le,  IC

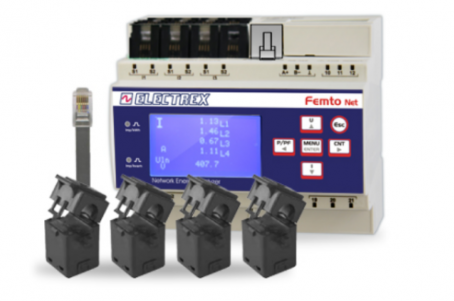

• Dòng FEMTO Thích hợp cho các nguồn điện LV, một pha ( từ một đến 3 điểm đo đồng thời ), 3 pha 3 dây- 4 dây với dải dòng điện đa dạng .
• Dải điện áp: Trực tiếp đến 500V . Qua TU : đến 400 kV
• Độ chính xác đạt tiêu chuẩn 05S class
• Dải dòng điện:
  • Với tùy chọn ECT: Trực tiếp tối đa 5A. Sử dụng CT ECT  của hãng: tối đa 400A.
  • Với tùy chọn 25A: Đo trực tiếp dòng điện tối đa đến 25A độ chính xác cao
• Số bậc sóng hài: 51
• Giám sát các sự kiện điện năng PQ với phiên bản nâng cấp PQ
• Bộ nhớ flash 128MB, lưu trữ tối đa 255 file
• Tích hợp phần mềm Webdata manager giám sát cảnh báo
• Đáp ứng tiêu chuẩn  an toàn IEC EN 61010 class 2
• Có các cổng truyền thông RS485, RJ45, wifi ( tùy chọn ), đầu vào I/O số tương tự ,rơ le,  IC

• Phù hợp với các hệ thống điện 1 pha, 3 pha -3 dây 4 dây xoay chiều.
• Dải điện áp: Trực tiếp đến 500V . Qua TU : đến 400 kV
• Độ chính xác đạt tiêu chuẩn 05S class
• Dải dòng điện: Trực tiếp tối đa 5A. Qua CT ECT: tối đa 100A. Qua CT Flex: tối đa 4000A
• Số bậc sóng hài: 51
• Giám sát các sự kiện điện năng PQ
• Bộ nhớ flash 128MB, lưu trữ tối đa 255 file
• Tích hợp phần mềm Webdata manager giám sát cảnh báo
• Đáp ứng tiêu chuẩn  an toàn IEC EN 61010 class 2
• Có các cổng truyền thông RS485, RJ45, wifi ( tùy chọn ), đầu vào I/O số tương tự ,rơ le,  IC
• Thiết bị được tích hợp các cổng kết nối và được đi dây sẵn bên trong.Các kết nối đảm bảo chuẩn xác qua các đầu nối phân cực, Có bộ lưu điện UPS

• Phù hợp với các hệ thống điện 1 pha, 3 pha -3 dây 4 dây xoay chiều.
• Là thiết bị để bàn phù hợp với các ứng dụng cụ thể
• Dải điện áp: Trực tiếp đến 500V . Qua TU : đến 400 kV
• Độ chính xác đạt tiêu chuẩn 05S class
• Dải dòng điện:
  • Với tùy chọn ECT: Trực tiếp tối đa 5A. Chỉ sử dụng CT ECT của hãng: tối đa 400A
• Số bậc sóng hài: 51
• Giám sát các sự kiện điện năng PQ
• Bộ nhớ flash 128MB, lưu trữ tối đa 255 file
• Tích hợp phần mềm Webdata manager giám sát cảnh báo
• Đáp ứng tiêu chuẩn  an toàn IEC EN 61010 class 2
• Có các cổng truyền thông RS485, RJ45, wifi ( tùy chọn ), đầu vào I/O số tương tự ,rơ le,  IC

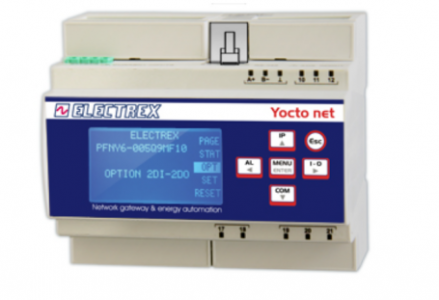

• Có tác dụng như cổng gateway chuyển đổi modbus Rs485 sang modbus TCP/IP
• Không có chức năng đo
• Tích hợp phần mềm Webdata manager giám sát cảnh báo
• Đáp ứng tiêu chuẩn  an toàn IEC EN 61010 class 2
• Có các cổng truyền thông RS485, RJ45, wifi ( tùy chọn ), đầu vào I/O số tương tự ,rơ le,  IC
• Có hai lớp cách điện, đáp ứng tiêu chuẩn 0.5s về quản trị chất lượng điện năng

• Đo lường giám sát thông số điện các hệ thống điện một chiều
• Dải điện áp: Trực tiếp đến 300 VDC
• Độ chính xác điện áp : theo class 0.5s
• Dải dòng điện: Qua CTS DC Hall lên đến 500 ADC
• Độ chính xác dòng điện: theo class 1.5 F.S
• Tích hợp phần mềm Webdata manager gám sát cảnh báo
• Đáp ứng tiêu chuẩn  an toàn IEC EN 61010 class 2
• Có các cổng truyền thông RS485, RJ45, wifi ( tùy chọn ), đầu vào I/O số tương tự ,rơ le,  IC

• Có chức năng đo lường giám sát các điểm điện áp
• Dải điện áp: Trực tiếp đến 300V . Qua TU : đến 400 kV
• Độ chính xác đạt tiêu chuẩn 05S class
• Dải dòng điện: Trực tiếp tối đa 5A. Qua CT: tối đa 10kA/5A ( có thể sử dụng CT ngoài thị trường hoặc Flex CT của hãng   )
• Số bậc sóng hài: 31
• Màn hình LCD , sử dụng bằng nút nhấn
• Sử dụng truyền thông modbus RS485
• Có các cổng đầu vào I/O số tương tự, IC
• Có các cổng truyền thông RS485, RJ45, wifi ( tùy chọn ), đầu vào I/O số tương tự ,rơ le,  IC
• Đáp ứng  tiêu chuẩn chung EN 50470-1

• Dải điện áp: Trực tiếp đến 300V
• Độ chính xác điện áp : theo tiêu chuẩn EN50470-3
• Dải dòng điện: Trực tiếp tối đa 5A. Qua CT: tối đa 10kA/5A ( có thể sử dụng CT ngoài thị trường hoặc Flex CT của hãng   )
• Độ chính xác dòng điện: theo tiêu chuẩn EN50470-3
• Số bậc sóng hài: 31
• Màn hình LCD , sử dụng bằng nút nhấn
• Sử dụng truyền thông modbus RS485
• Có các cổng truyền thông RS485, RJ45, wifi ( tùy chọn ), đầu vào I/O số tương tự ,rơ le,
• Đáp ứng tiêu chuẩn kết hợp EN 50470-1 và EN50470-3

• Dải điện áp: Trực tiếp đến 300V . Qua TU : đến 400 kV
• Độ chính xác điện áp : 0.5% ± 1 digit
• Dải dòng điện:
  • option thường: Trực tiếp tối đa 5A. Qua CT: tối đa 10kA/5A
  • option F: Sử dụng với CT Flex lên đến 4000A
  • option ECT : Sử dụng với CT ECT lên đến 400A
• Độ chính xác dòng điện: 0.5% ± 1 digit
• Số bậc sóng hài: 31

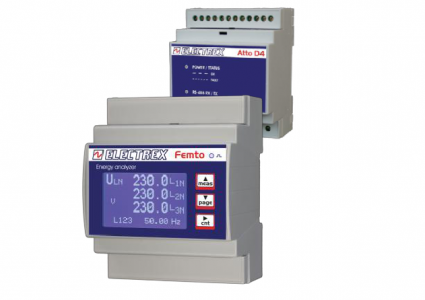

• Dòng FEMTO : Màn hình LCD , sử dụng bằng nút nhấn
• Dòng ATTO: Không có màn hình
• Sử dụng truyền thông modbus RS485
• Có các cổng đầu vào I/O số tương tự, IC
• Đáp ứng tiêu chuẩn chung EN 50470-1

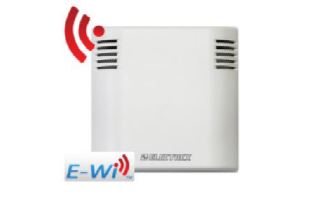

• Hệ thống tích hợp đo và giám sát các thông số môi trường bao gồm nhiêt độ, độ ẩm, ánh sáng
• Sử dụng kết nối wifi đến thiết bị thu thập qua route
• Dải nhiệt độ :  -20 … +80°C
• Dải độ ẩm:  0…100%
• Ánh sáng
  • Trong nhà : 0 - 4000 Lux
  • Ngoài trời : 0 - 65000 Lux
• Áp suất : 800 - 1000 Mbar
• Có từ 2-4 cổng DO báo động

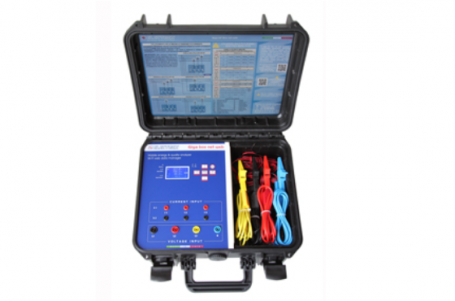

• Thiết bị phù hợp với nhiệm vụ giám sát chất lượng nguồn điện cơ động
• Dải điện áp: Trực tiếp đến 500V . Qua TU : đến 400 kV
• Độ chính xác điện áp : 0.5% ± 1 digit
• Dải dòng điện: Trực tiếp tối đa 5A. Qua CT: tối đa 10kA/5A ( có thể sử dụng CT ngoài thị trường hoặc Flex CT của hãng  )
• Độ chính xác dòng điện: 0.5% ± 1 digit
• Số bậc sóng hài: 51
• Giám sát các sự kiện điện năng PQ
• Bộ nhớ flash 128MB, lưu trữ tối đa 255 file
• Tích hợp phần mềm Webdata manager giám sát cảnh báo
• Đáp ứng tiêu chuẩn  an toàn IEC EN 61010 class 2
• Có các cổng đầu vào I/O số tương tự , IC
