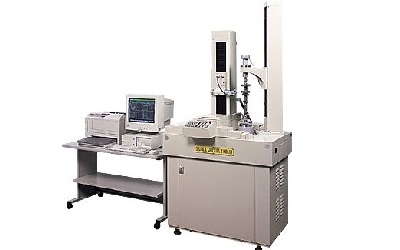

Máy đo biên dạng bánh răng

Máy đo biên dạng bánh răng

Model: CLP-35
Hãng sản xuất: Osaka seimitsu kikai
  • Khả năng đo:  M 0.5-12
  • Số răng: 10-500
  • Đường kính bánh răng lớn nhất: 350 mm
  • Đường kính vòng tròn chia: 0-300 mm
  • Bề rộng răng lớn nhất: 400 mm
  • Khóc nghiêng: +/- 65 độ
  • Dải chiều dài trục lắp bánh răng : 50-600 mm
  • Trọng lượng vật đo lớn nhất: 150 kg
  • Hành trình dịch chuyển theo trục X: 180 mm
  • Hành trình dịch chuyển theo trục Y: +/-120 mm
  • Hành trình dịch chuyển theo trục Z: 400 mm
  • Tốc độ đo lớn nhất: 20 mm/giây
  • Đo bằng tay biên dạng và bước răng
  • Đo tự động biên dạng và bước răng
  • Bộ nhớ thông số kỹ thuật của bánh răng
  • Tính toán độ lệch biên dạng răng, góc áp suất và dạng biên dạng
  • Tính toán độ lệch bước răng, góc xoắn và dạng bước răng
  • Giá trị trung bình và xê dịch của biên dạng răng và bước răng
  • Đo lường các loại độ lệch bước răng
  • Đo độ đảo
  • Đo lường tự động bánh răng ăn khớp trong
  • Đo tất cả các răng
  • Đo liên tiếp trục truyền động phụ (trục có nhiều bánh răng)
  • ISO: JIS B 1702-1: 1998(ISO 1328-1:1995)
  • JIS: JIS B 1702-1960
  • AGMA: AGMA 2000-A88(1988)
  • DIN: DIN 3961/DIN 3962
  • JIS MASTER: JIS B 1751(1976)
  • AGMA: AGMA 2015-1-A01(2002)
  • JIS-P: JIS B 1702-3: 2008
  • Đo độ lệch biên dạng (ký hiệu: FF hoặc Fa)
  • Đo độ lệch dạng biên dạng (ký hiệu: FFA hoặc F fa hoặc f f )
  • Đo độ lệch góc áp suất/ góc biên dạng (ký hiệu: FA hoặc F Ha)
  • Đo sai số hướng răng tổng (ký hiệu: FQ hoặc F b)
  • Đo độ lệch hướng răng dọc (ký hiệu: FQA hoặc F fb)
  • Đo độ lệch hướng răng nghiêng (ký hiệu: FH hoặc F Hb)
  • Đo độ vồng (Ký hiệu: C b hoặc CRN)
  • Đo sai số bước (ký hiệu: FPT hoặc fp)
  • Đo độ lệch tích lũy bước răng (ký hiệu: FPK hoặc Fp)
  • Đo thay đổi bước răng (Ký hiệu: FTU hoặc fu)
  • Đo độ đảo hướng kính (ký hiệu: Fr)
  • Độ chính xác lặp lại khi đo "hình dạng răng" và "hướng răng": ˂ 0.003 mm
  • Độ chính xác lặp lại khi đo "bước răng": ˂ 0.003 mm
  • Phần mềm đo bánh răng cho Honda
  • Phần mềm đo bánh răng cho Yamaha
  • Phần mềm đo dao phay lăn răng (Hob cutter)
  • Phần mềm đo dao cà răng (shaving cutter)
  • Phần mềm đo dao cắt răng (Pinion cutter)
  • Phần mềm đo bánh vít (Worm wheel)
  • Phần mềm đo trục vít (Worm)
  • Phần mềm đo thanh răng (rack)
