Hướng dẫn lựa chọn kim đo cho máy đo không gian 3 chiều(CMM)

Có nhiều nhân tố ảnh hưởng tới độ chính xác của phép đo máy CMM như :độ chính xác của máy, loại đầu đo sử dụng (kiểu chạm tiếp xúc hay quét) hoặc phương pháp chạm tối ưu, nhưng trong đó kim đo (thông số kỹ thuật và cấu hình của kim ) cũng góp phần ảnh hưởng tới độ chính xác của phép đo



Có 4 yếu tố chính trong việc lựa chọn kim đo ảnh hưởng tới độ chính xác của Máy:

1.      Stylus ball sphericity (roundness): Độ tròn của đầu kim đo

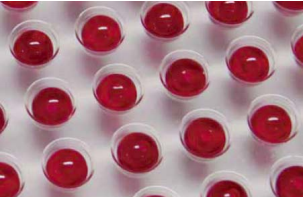

Phần lớn các đầu kim đo có dạng hình cầu, được làm từ đá rubi tổng hợp. Độ tròn của các đầu kim đo ảnh hưởng tới 10% độ chính xác của máy. Độ tròn của đầu kim đo phổ biến nhất là cấp 5 và cấp 10 với độ tròn: 0,13 µm và 0,25 µm.

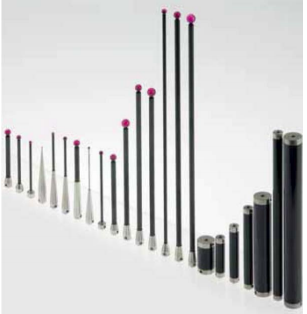

2.      Stylus bending: khả năng chịu uốn của kim đo

Để giảm sử ảnh hưởng của yếu tố này, tất cả các kim đo đều được hiệu chuẩn bằng quả cầu hiệu chuẩn trước khi sử dụng. Các kim đo dài và các đầu nối dài đều được làm từ sợi carbon để làm giảm trọng lượng và độ cứng.

3.      Thermal stability: sự ổn định nhiệt độ

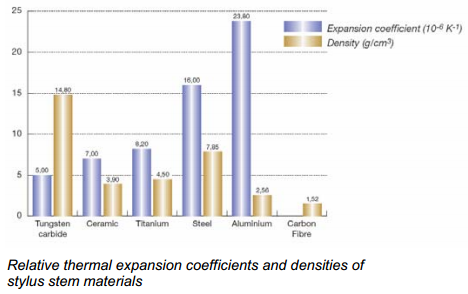

Sự thay đổi nhiệt độ cũng là nguyên nhân gây ra sai số phép đo. Việc lựa chọn vật liệu kim đo sẽ làm giảm ảnh hưởng của sự thay đổi điều kiện  môi trường, làm tăng độ chính xác của phép đo.



4.      Stylus tip material selection: lựa chọn vật liệu cho đầu kim đo

Phần lớn trong các ứng dụng, các đầu đo đều được làm từ đá rubi

 Ngoài ra còn có một số nguyên nhân khác như:

-         Cỡ ren của kim đo cóa thích hợp với cảm biến chọn lựa

-         Kiểu kim đo: thẳng, sao, xoay

-         Kiểu đầu kim đo: cầu, đĩa, trụ hay bán cầu

-         Kích thước của đầu đo là giảm tối thiểu sự ảnh hưởng của bề mặt nhám tới độ chính xác của phép đo.

                                        ( Trích từ tài liệu của Renishaw)
