Máy phân tích phổ GPS-730 và bộ đào tạo GRF-1300A

GW Instek GSP-730 là một máy phân tích phổ 3 GHz chủ yếu dùng để phát triển, đáp ứng nhu cầu đào tạo về truyền sóng cao tần RF. Ngân sách hạn chế cùng với các công cụ giảng dạy không đủ đáp ứng nên gây trở ngại cho các khóa học chất lượng cao về thí nghiệm RF.

Giải quyết vấn đề đấy, một máy phân tích phổ GSP-730, cùng với một phụ kiện đào tạo đi kèm  GRF-1300 như là một chìa khóa giải quyết vấn đề kinh tế cho các khóa đào tạo về thí nghiệm trong truyền thông RF.

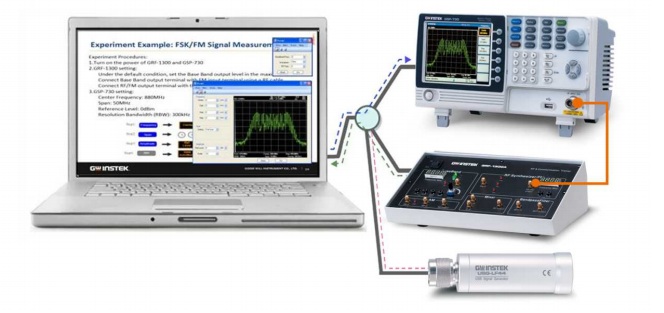

Với các thành phần, máy phân tích phổ GSP-730, bộ đào tạo GRF-1300A và PC được kết nối; một hệ thống hữu hình được tích hợp để thực hiện các thí nghiệm trong các bài đào tạo được đưa ra. Sử dụng một máy tính, giáo viên có thể trình bày các tài liệu giảng dạy dưới các slide PowerPoint đồng thời điều khiển GPS-730 và GRF-1300 để thực hiện các thí nghiệm đi kèm.

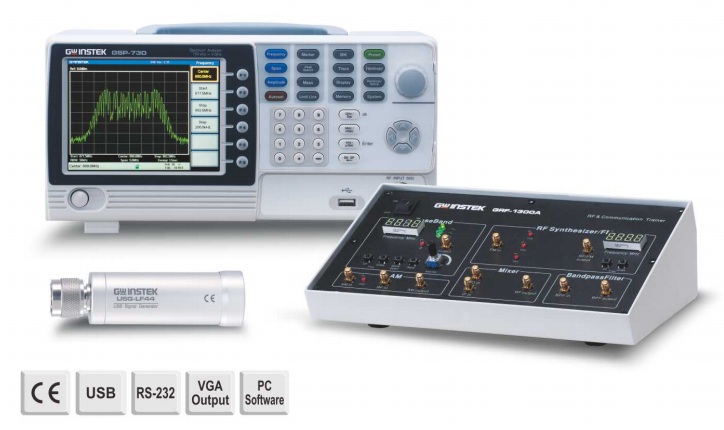

GRF-1300A, như một phụ kiện tùy chọn của GSP-730, là một bộ đào tạo cho các thí nghiệm truyền thông RF cơ bản. Nhãn hiệu đào tạo GRF-1300A mới không chỉ có đầy đủ các chức năng về đào tạo RF mà còn gia tố them về tính năng của chính nó với bộ trộn “MIXER” và bộ lọc dải “Bandpass Filter”. Nên người dùng có thể hiểu rõ hơn về tính năng của Mixer và Bandpass Filter qua hoạt đông đo phân tích mạng vô hướng bằng cách kết nối máy phân tích phổ GSP-730, bộ đào tạo RF GRF-1300A và một máy phát tín hiệu USG.

Với sự kết hợp như trên, có thể tạo các tín hiệu điều chế AM và FM 2.4 GHz. GRF-1300A Bandpass Filter có thể làm sạch các tín hiệu đầu ra bằng cách lọc sóng hài đầu ra và tạo sóng giả bởi các tín hiệu đầu ra Mixer.

Thông số kỹ thuật của GRF-1300A và bộ đào tạo:

Máy phân tích phổ GSP – 730:

- Dải tần: 150 kHz – 3 GHz

- Mức ồn: ≤ -100 dBm

- Dải băng thông phân giải của máy (RBW): 30 kHz, 100 kHz, 300 kHz, 1 MHz

- Chức năng đó ACPR, CHPW, OCBW.

- Phần mềm điều khiển từ xa

- Màn hình TFT LCD 5,6’’, đầu ra VGA

GRF-1300A và bộ đào tạo:

- Dạng sóng:

            + Sin: 0.1 – 3 MHz

            + Vuông: 0.1 – 3MHz

            + Tam giác: 0.1 – 3 MHz

- Tần số RF: 870 – 920 MHz

- Điều chế AM và FM.

- 5 chương trình chuyển mạch ON/OFF và 5 điểm kiểm tra cho các bài mô phỏng về khắc phục, xử lí sự cố.

- Giao diện USB dễ dàng điều khiển từ xa.
