Hợp bộ sản phẩm đo kiểm đa dụng 5 trong 1

Trang chủ Giải pháp Giải pháp đào tạo R&D

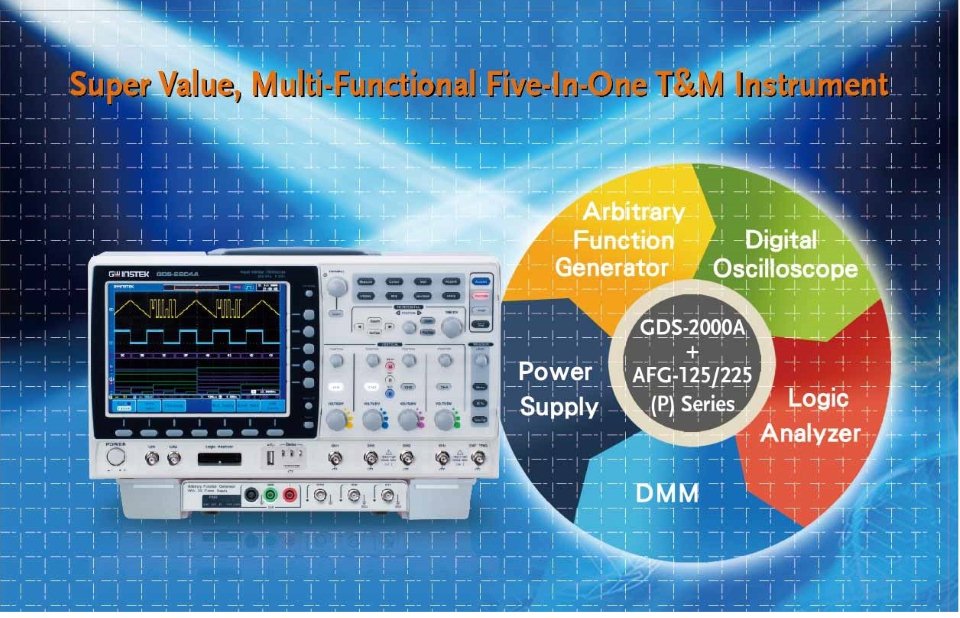

Các kỹ sư yêu cầu thiết bị Đo kiểm phải hiệu quả hơn nữa trong khi việc đo lường và kiểm tra thực tế lại rất đa dạng và thay đổi liên tục. Dòng sản phẩm GDS-2000A của hãng GW Instek, kết hợp với bộ AFG-125/225(P) Series, tạo thành sản phẩm máy hiện sóng đa dụng 5 trong 1.

Không có giới hạn về không gian và thời gian, dòng sản phẩm GDS-2000A, tích hợp đầy đủ chức năng Máy hiện sóng – Bộ thu thập dữ liệu đa kênh – Thiết bị đo điện vạn năng – Máy phát chức năng và Nguồn điện.

GDS-2000A Series

300//200/100/70MHz

Máy hiện sóng số

1. Máy hiện sóng 300/200/100/70MHz

2. Tuỳ chọn bộ phân tích logic 8 hoặc 16 kênh số (MSO)

3. Cập nhật chức năng Đo điện vạn năng miễn phí

*Tốc độ lấy mẫu thời gian thực 2GSa/s và Nội suy 100GSa/s

*Bộ nhớ tích hợp và chức năng tìm kiếm dạng sóng nhằm tối ưu hiệu năng cho bản ghi

*2MegaPoints Độ dài bản ghi

*Chức năng giải mã và truyền thông nối tiếp I2C, UART, SPI

*Có thể nâng cấp và mở rộng truyền thông CAN/LIN, Logic , Datalog , DVM và H-expansion.

AFG-125/225(P) Series

25MHz

Bộ phát tín hiệu tuỳ ý

1. Bộ phát tín hiệu tuỳ ý loại USB
2. Cung cấp 3 dải nguồn DC: 2,5V – 3,3V – 5V/0,6A

* Dải băng thông: 1uHz ~ 25MHz
* Độ phân giải tần số 1uHz
* Tích hợp 120 MSa/s, độ phân giải 10 bit và chức năng hiệu chỉnh dạng sóng tuỳ ý với bộ nhớ đến 4k point.
* Cả hai model hỗ trợ ghép nối, quét và chức năng pha.
* Dạng sóng Chữ nhật có thể tuỳ chỉnh chu kỳ từ 1% ~ 99%.
* Hỗ trợ phương thức tuỳ chỉnh dạng sóng tuỳ ý.
* Tích hợp chức năng phát điều chế, quét và chuỗi AM/FM/PM/FSK/SUM(AFG-225/225P)

Nguồn: TMC
