Bộ đào tạo điện tử cơ bản
Máy hiện sóng số 70 MHz, 2 kênh
Model: DSOX2002A
Hãng sản xuất: Keysight Technologies (tên cũ Agilent Technologies)
- Băng thông: 70 MHz
- Tốc độ lấy mẫu: 2 GSa/s trên nửa kênh xen kẽ, 1 GSa/s trên mỗi kênh
- Độ sâu bộ nhớ: khả năng lên tới 1 Mpts trên mỗi kênh
- Số kênh: 2 kênh
- Tốc độ cập nhật dạng sóng: > 50,000 dạng sóng/giây
- Màn hình hiển thị: 8.5 inch WVGA với 64 mức độ phân màu khác nhau
- Khả năng tích hợp máy phát hàm 20 MHz và Vôn mét 3 chữ số
Máy hiện sóng số 60 MHz, 2 kênh
Model: DSO1002A
Hãng sản xuất: Keysight Technologies (tên cũ Agilent Technologies)
- Băng thông: 60 MHz
- Tốc độ lấy mẫu: 2 GSa/s trên nửa kênh xen kẽ, 1 GSa/s trên toàn kênh
- Độ sâu bộ nhớ: 20 kpts trên nửa kênh xen kẽ, 10 kpts trên toàn kênh
- Số kênh: 2 kênh
- Tốc độ cập nhật dạng sóng: 400 dạng sóng/giây
Máy hiện sóng số 50 MHz, 2 kênh
Model: DSO1052B
Hãng sản xuất: Keysight Technologies (tên cũ Agilent Technologies)
- Băng thông: 50 MHz
- Tốc độ lấy mẫu: 1 GSa/s trên nửa kênh xen kẽ, 500 MSa/s trên toàn kênh
- Độ sâu bộ nhớ: 16 kpts trên nửa kênh xen kẽ, 8 kpts trên toàn kênh
- Số kênh: 2 kênh
- Tốc độ cập nhật dạng sóng: 200 dạng sóng/giây
Máy hiện sóng cầm tay 200 MHz, 2 kênh
Model: U1620A
Hãng sản xuất: Keysight Technologies (tên cũ Agilent Technologies)
- Băng thông: 200 MHz
- Tốc độ lấy mẫu: 2 GSa/s xen kẽ (đơn kênh), 1 GSa/s cho mỗi kênh (đôi kênh)
- Độ sâu bộ nhớ: 2 Mpts xen kẽ (đơn kênh), 1 Mpts cho mỗi kênh (đôi kênh)
- Số kênh: 2 kênh

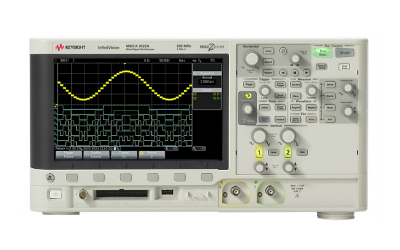

Máy hiện sóng số 100 MHz, 2 kênh
Model: DSOX2012A
Hãng sản xuất: Keysight Technologies (tên cũ Agilent Technologies)
- Băng thông: 100 MHz
- Tốc độ lấy mẫu: 2 GSa/s trên nửa kênh xen kẽ, 1 GSa/s trên mỗi kênh
- Độ sâu bộ nhớ: khả năng lên tới 1 Mpts trên mỗi kênh
- Số kênh: 2 kênh
- Tốc độ cập nhật dạng sóng: > 50,000 dạng sóng/giây
- Màn hình hiển thị: 8.5 inch WVGA với 64 mức độ phân màu khác nhau
- Khả năng tích hợp máy phát hàm 20 MHz và Vôn mét 3 chữ số

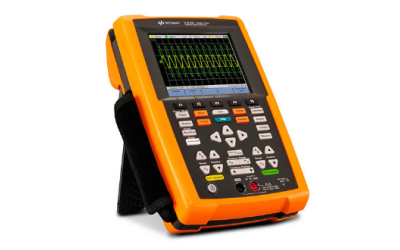

Máy hiện sóng cầm tay 100 MHz, 2 kênh
Model: U1610A
Hãng sản xuất: Keysight Technologies (tên cũ Agilent Technologies)
- Băng thông: 100 MHz
- Tốc độ lấy mẫu: 1 GSa/s xen kẽ (đơn kênh), 500 MS/s cho mỗi kênh (đôi kênh)
- Độ sâu bộ nhớ: 120 Kpts xen kẽ (đơn kênh), 60 Kpts cho mỗi kênh (đôi kênh)
- Số kênh: 2 kênh
Máy hiện sóng cầm tay 40 MHz, 2 kênh
Model: U1604B
Hãng sản xuất: Keysight Technologies (tên cũ Agilent Technologies)
- Băng thông: 40 MHz
- Tốc độ lấy mẫu: 2.5 GSa/s
- Độ sâu bộ nhớ: 125 kpts
- Số kênh: 2 kênh

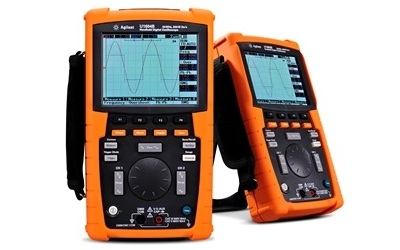

Máy hiện sóng cầm tay 20 MHz, 2 kênh
Model: U1602B
Hãng sản xuất: Keysight Technologies (tên cũ Agilent Technologies)
- Băng thông: 20 MHz
- Tốc độ lấy mẫu: lên tới 200 MSa/s đơn kênh hoặc xen kẽ
- Độ sâu bộ nhớ: 125 kpts
- Số kênh: 2 kênh

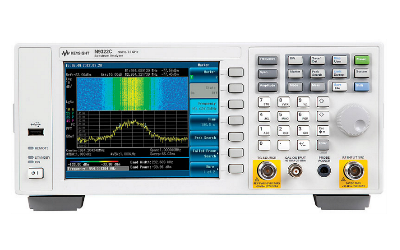

Máy phân tích phổ đến 7 GHz
Model: N9322C
Hãng sản xuất: Keysight Technologies (tên cũ Agilent Technologies)
Chức năng:
- Dải tần: 9 kHz đến 7 GHz, với bộ khuyếch đại trong 7 GHz (option)
- Tùy chọn phát bám 7 GHz với mạch cầu VSWR được tích hợp trong (option)
- Chức năng phân tích điều chế AM/FM, ASK, FSK
Tính năng:
- Độ chính xác biên độ tuyệt đối: ±0.3 dB
- Nhiễu pha với độ lệch 10 kHz: -90 dBc/Hz, méo hài bậc 3 (TOI): +11 dBm
- Độ nhạy (DANL): -152 dBm
- Đáp ứng tần số: ±0.7 dB
