Thiết bị hiệu chuẩn chiều dài đa năng

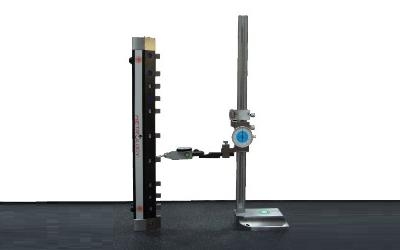

• CHE-9000 series cho phép hiệu chuẩn các phương tiện đo chiều dài có kích thước tới 1000 mm với độ chính xác cao.

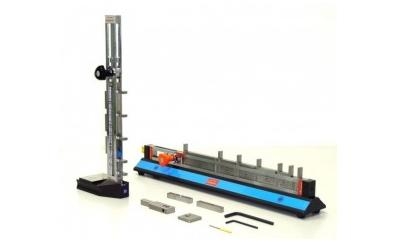

• LEN 9000 series cho phép hiệu chuẩn các phương tiện đo chiều dài có kích thước tới 1000 mm với độ chính xác cao.
• Thiết bị gồm 3 thành phần chính: giá đỡ, bộ căn mẫu và đầu đo

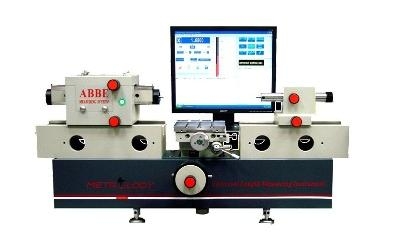

ULM-9000C là sự kết hợp hoàn hảo giữa thước đo chuẩn, bàn đo đa năng, bộ đồ gá và phần mềm, thiết bị này cho phép kiểm tra hiệu chuẩn hầu hết các phương tiện đo chiều dài.

• Độ phân giải: 0.0001mm
• Lực đo: 0, 1.5N, 2.5N
• Độ chính xác: U95 = ± ( 0.5 + L/200)μm
• Khối lượng: 100kg
• Kích thước: 1000*380*450 mm
• Nguồn điện: 220V ± 10%
• Dải đo ngoài trực tiếp: 0~100mm
• Dải đo ngoài so sánh: 0~650mm
• Dải đo trong trực tiếp: 1~60mm
• Dải đo trong so sánh: 10~450mm
• Dải đo ren ngoài: tới 200mm
• Dải đo ren trong: M14 ~ M90

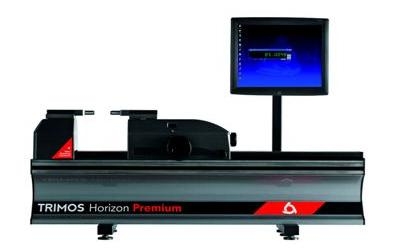

• Horizon series là dòng thiết bị được chế tạo trên nguyên lý tiên tiến nhất với sự kết hợp chặt chẽ giữa hệ thống đo lường và hiển thị đảm bảo kết quả đo chính xác chỉ với những thao tác đo đơn giản, đáp ứng các yêu cầu kiểm tra khắt khe nhất.

• Horizon series là dòng thiết bị được chế tạo trên nguyên lý tiên tiến nhất với sự kết hợp chặt chẽ giữa hệ thống đo lường và hiển thị đảm bảo kết quả đo chính xác chỉ với những thao tác đo đơn giản, đáp ứng các yêu cầu kiểm tra khắt khe nhất.
• Thiết kế kiểu modul cho phép lựa chọn giữa hai hệ thống đo lường: hệ thống đầu ra tương tự với hiển thị Heidenhain hoặc hệ thống đầu ra kỹ thuật số với máy tính màn hình chạm TFT và phần mềm Trimos-WinDHI.

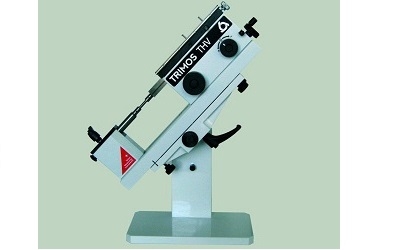

• THV là dòng thiết bị được chế tạo trên nguyên lý quang điện tử đảm bảo độ chính xác cao.Hệ thống này có thể được trang bị cùng với máy tính và phần mềm Trimos WinDHI để hiển thị kết quả đo. Hoặc cũng có thể được trang bị cùng đầu dò điện tử, đồng hồ so…
• Với kết cấu nhỏ gọn, THV có thể được di chuyển dễ dàng như một thiết bị hiệu chuẩn di động.
• Dải đo tuyệt đối: 50 (2) mm (in)
• Dải đo ngoài: 100 (4) mm (in)
• Dải đo trong: 100 (4) mm (in)
• Sai số lớn nhất: 0.2 + L(mm)/250 µm
• Độ ổn định (2s): 0.1 µm
• Độ phân giải (phụ thuộc vào bộ hiển thị): 0.1 ÷ 0.00001 (.0001 ÷ .0000001) mm (in)
• Lực đo (hiệu chỉnh được): 0 ÷ 4 N
• Khối lượng: 22 kg

• LABconcept được thiết kế theo dạng module, nguyên lý thiết kế mới nhất tích hợp giữa máy tính, màn hình chạm, cùng với phần mềm Trimos WinDHI với hầu hết các tính năng đo lường cần thiết đảm bảo giá trị đo tốt nhất. Thiết bị nàycó thể được trang bị thêm hệ thống bù nhiệt để tăng cường độ chính xác đo.
• Đáp ứng các tiêu chuẩn ISO 9000.

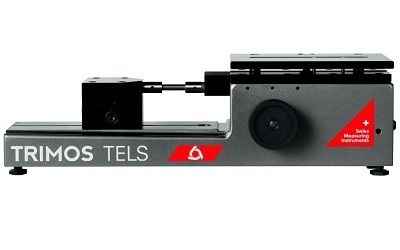

Thiết bị đo chiều dài vạn năng cỡ nhỏ TELS rất lý tưởng cho việc kiểm tra các kích thước nhỏ. Đây là một sản phẩm thuộc dòng thiết bị đo chiều dài kiểu ngang. Thiết bị này thường được sử dụng để kiểm tra các kích thước trong/ ngoài như trục, bạc đạn, dưỡng kiểm ren... để đo các chi tiết chính xác.

• Dải đo kích thước ngoài:                       100 mm
• Dải đo kích thước trong:                       100 mm
• Sai số lớn nhất (phụ thuộc vào đầu đo): 1.5 µm
• Độ phân giải:                                        0.1 ÷ 0.0001
• Lực đo (điều chỉnh được):                     3-8 N

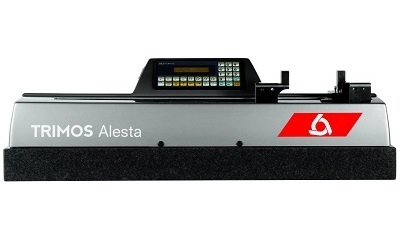

Dòng sản phẩm ALESTA giúp đơn giản hóa việc căn chỉnh các đồng hồ đo so lỗ hai chấu. Nó thay thế các phương pháp truyền thống thường phải sử dụng rất nhiều các loại bạc chuẩn khác nhau. Đây là thiết bị rất lý tưởng để sử dụng trong xưởng sản xuất, kiểm tra với độ chính xác cao

• Dải đo ngoài:            0,1÷300/ 0,1÷500/ 0,1÷1000 mm
• Dải đo trong:             40÷340/ 40÷540/ 40÷1040 mm
• Độ phân giải:            <1 µm
• Lực đo:                      240 N

TWINNER là thiết bị đo chiều dài vạn năng được chuyên biệt hóa cho các chi tiết dạng trụ, nó có thể thay thế cho phần lớn các thiết bị truyền thống trong nhà xưởng. Với khả năng đo đa dạng, linh hoạt và di động cho phép thiết bị này đo kiểm được hầu hết các chi tiết được sản xuất bằng máy tiện. Ngoài ra, thiết bị này còn được phát triển các tính năng đặc biệt cho làm việc trong xưởng sản xuất và trên dây truyền sản xuất bên cạnh các trung tâm gia công.

• Hành trình trục X (đo dài):               400/ 800/ 1200/ 2000 mm
• Hành trình trục Y (đo tròn):             125/ 160 mm
• Độ phân giải (trục X, Y):                   1/0,1 µm
• Lực đo:                                               2 N

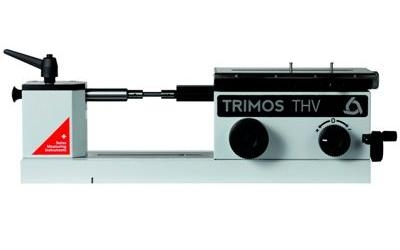

Thiết bị đo chiều dài vạn năng THV được thiết kế cho việc hiệu chuẩn các dưỡng chuẩn kích thước nhỏ. Nó cho phép dễ dàng thực hiện đo kiểm chính xác các trục chuẩn, bạc chuẩn, dưỡng ren chuẩn, đồng hồ so nhờ sự kết hợp giữa hệ thống quang – điện tử độ chính xác cao

• Dải đo ngoài:            100 mm
• Dải đo trong:             100 mm
• Độ lặp lại:                  0,1 µm
• Độ phân giải:            100/0,01 µm
• Lực đo:                      0÷4 N

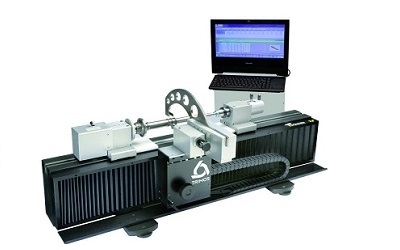

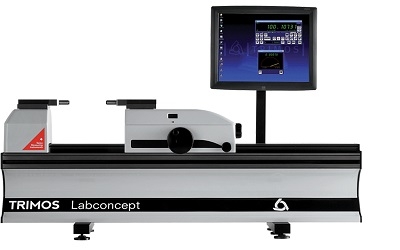

Labconcept là thiết bị đo chiều dài vạn năng độ chính xác cao, nó đáp ứng hầu hết các yêu cầu đo lường. Với thiết kế mô đun hiện đại cho phép đảm bảo các tính năng, thuận lợi cho việc thao tác và tăng năng suất làm việc. Sự đơn giản và chính xác cao là điều dễ nhận ra từ thiết bị này.

• Dải đo:                       550/ 1050/ 1550/ 2050 mm
• Độ lặp lại:                  0,1 µm
• Độ phân giải:            10/0,01 µm
• Tốc độ di chuyển:    1500 mm/s
• Lực đo:                      0÷12 N

Labconcept Nano là sự kết hợp truyền thống, kinh nghiệm và một công nghệ tiên tiến. Nó tích hợp các công nghệ đo lường và động cơ mới nhất và có thể được xem xét
như là công cụ hiệu chuẩn "đầy đủ kỹ thuật số" đầu tiên. Một máy tính kiểm soát tất cả các thành phần điện tử. Sử dụng năng lượng thấp nên tránh nung nóng và giữ năng lượng, bảo trì và chi phí sửa chữa ở mức hợp lý. Các vòng bi tuyến tính đã chứng minh ưu thế của nó so với tất cả các công nghệ về độ chính xác, mài mòn, độ cứng, nhiệt độ ổn định, độ tin cậy, bảo vệ bụi và bảo trì. Họ đảm bảo độ ổn định đặc biệt và độ chính xác thông qua thời gian

• Phạm vi đo lường: 350/600/1100  mm
• Dung sai tối đa: 0.07 + L(mm)/2000 µm
• Độ ổn định (2s): 0.03 µm
• Độ lệch vuông góc: 8 µm
• Độ phân giải lớn nhất: 0.000001 mm
• Lực đo: 0 ÷ 12 N
• Nhiệt độ hoạt động: +15 ÷ +35 ˚C
• Nhiệt độ bảo quản: -10 ÷ +40 ˚C
• Trọng lượng: 350/420/500 kg
