Mô đun đo xa laze

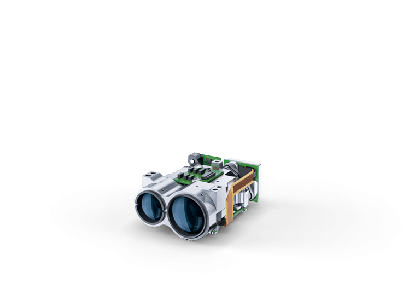

LRF 3013 được thiết kế cho những người tìm kiếm sự tiện lợi và đơn giản trong việc tích hợp nhưng cũng hiệu quả và gọn. Mô đun hoạt động hiệu quả trong nhiều điều kiện và có khả năng chống sốc khi được tích hợp lên vũ khí.

Thông số kỹ thuật:

Đặc tính
 - Tốc độ đo: 1 Hz hoặc 2 Hz
 - Dải đo tối đa: 3300m
 - Độ chính xác đến 80% dải đo: 0.5m
 - Độ chính xác đến 100% dải đo: 0.75m
 - Phát hiện nhiều mục tiêu: Có, 3 mục tiêu khác nhau
 - Bước sóng laser: 1550nm
 - Cấp an toàn mắt theo IEC 60825-1: Class 1

Môi trường hoạt động:
 - Dải nhiệt độ hoạt động: 35 to +72 °C
 - Dải nhiệt độ lưu trữ: -47 to +85 °C
 - Khả năng chịu sốc theo phương trục quang học - z: 1500g (nửa sin, 1ms)
 - Khả năng chịu sốc theo 2 phương còn lại x và y: 500g (nửa sin, 1ms)
 - Khả năng chịu rung (10-500 Hz, x,y,z, 60 min): 4.43grms

Thông số vật lý:
 - Khối lượng: < 50 g
 - Kích thước: 37 x 23 x 52 mm

Giao diện:
 - Giao diện phần cứng: 10 chân FCI
 - Giao diện truyền thông: UART (3.3 V LVMOS)
 - Nguồn cấp: 4.5 V đến 16 V
 - Giao diện cơ khí: 3 lỗ ren M2.5 x 6mm và 2 pin dẫn

LRF  6019  là  một  mô  đun  đo  xa  đa  năng  sử  dụng  công  nghệ laser  tiên  tiến  nhất.  Với  thiết  kế  gọn  và  chắc  chắn  LRF 6019 sẽ  là giải pháp tối ưu trong nhiều trường hợp.

Thông số kỹ thuật:

Đặc tính:
- Khoảng cách đảm bảo đo: > 5000m
- Khoảng cách đo tối đa: > 8000m
- Độ chính xác đến  80% dải đo: ±1m
- Độ chính xác đến 100% dải đo: ±2m
- Tốc độ đo lặp: 1Hz toàn dải, 5 Hz tối đa 2/3 dải, 10 Hz tối đa 1/2 dải.
- Phát hiện nhiều mục tiêu: Có
- Bước sóng laser: 1550 nm
- Độ rộng xung: 0.5 mrad
- Bước sóng bộ chỉ thị laser lựa chọn thêm: 830nm
- Cấp an toàn mắt theo IEC 60825-1: Class 1

Môi trường hoạt động:
- Nhiệt độ hoạt động: -35°C đến +70°C
- Khả năng chịu sốc theo phương trục quang học: 1500g (nửa sin, 6ms)
- Khả năng chịu sốc theo 2 phương còn lại: 500g (nửa sin, 1ms)

Thông số vật lý:
- Khối lượng: 100g
- Kích thước (mm): 60 x 44 x 40

Giao diện:
- Giao diện phần cứng: 40 pin Samtec
- Nguồn điện: 3.3V - 10V
- Giao diện cơ khí: 3 lỗ ren M2.5 x 4mm và 2 pin dẫn
