Hệ thống Đo kiểm - Giám sát hiệu suất tiêu thụ điện năng của thiết bị sử dụng METRAHIT ENERGY

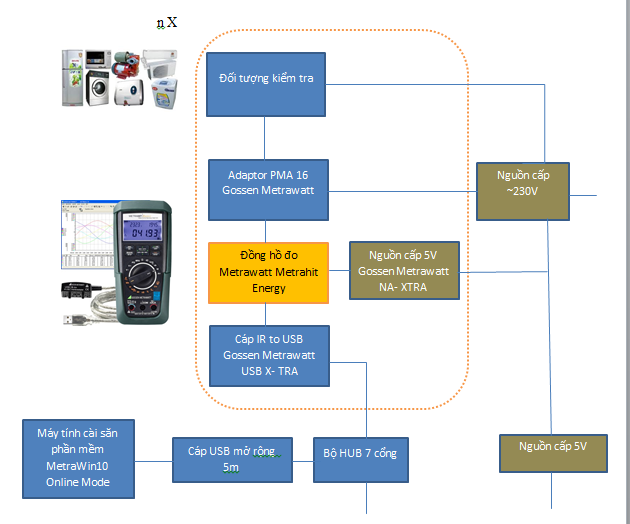

Sơ đồ giám sát hiệu suất tiêu thụ điện năng của thiết bị

Các thiết bị điện (DUT) sẽ được kết nối với đồng hồ đo thông qua bộ Adaptor PMA16 và được cấp nguồn phù hợp. Khi thiết bị hoạt động, đồng hồ đo Metrahit Energy sẽ đo các thông số hoạt động của thiết bị và gửi dữ liệu về máy tính thông qua cáp IR to USB. Tại máy tính, dữ liệu nhận được sẽ được ghi lại và hiển thị trên màn hình, người dùng sẽ sử dụng các dữ liệu đó để đánh giá chất lượng thiết bị điện kiểm tra. Người dùng có thể lựa chọn 2 chế độ đo offline hoặc online. Với chế độ đo online, tối đa 4 kênh có thế được ghi song song, dữ liệu sẽ được lưu trên bộ đệm và được gửi về máy tính hiển thị.  Khi lựa chọn chế độ đo offline, dữ liệu sẽ được lưu trên bộ nhớ nội của Metrahit Energy và sau đó dữ liệu sẽ được xuất ra máy tính để phân tích, đánh giá.

Với các chức năng:

• Đo vạn năng số thời gian thực bao gồm: điện áp, dòng điện một chiều/ xoay chiều (V_AC+DC, A_AC+DC ) với băng thông lên đến 100 kHz, tần số (Hz) (A,V),dB, điện trở (Ω), điện dung (μF), nhiệt độ (⁰C/⁰F ;TC/RTD).
• Đo công suất (W, VAR, VA, PF, Wh, VArh, VAh): Hệ thống đo, giám sát công suất, năng lượng đơn giản, hiệu quả và chính xác.  Người dùng có thể kết nối trực tiếp DUT  hoặc thông qua biến dòng tới đồng hồ đo. Ngoài ra, người dùng có thể lựa chọn nhiều chức năng đo khác nhau như công suất tiêu thụ, công suất phản kháng, hệ số công suất. Tất cả các dữ liệu đo được sẽ được truyền về máy tính và hiển thị trên màn hình. Đối với các ứng dụng giám sát công suất và năng lượng lớn hơn, người dùng có thể kết hợp với điện trở Shunt và kẹp dòng.

Giám sát online 4 kênh song song

• Tự động lựa chọn dải đo phù hợp với giá trị đo cho kết quả hiển thị tốt nhất.
• Chức năng phân tích sóng hài
• Các chức năng đo đặc biệt: đo hệ số đỉnh CF, độ dẫn nS, điện trở thấp
• Đo trực tiếp dòng điện từ 10nA đến 10A liên tục và không liên tục lên đến 16A
• Dữ liệu đo có thể được lưu trên bộ nhớ nội lên đến 2048kB. Dữ liệu trong bộ nhớ có thể được truy xuất đến máy tính thông qua adapter USB X-TRA.

Nguồn: TMC
