Hệ thống đo kiểm nòng Pháo (Phần 2)

Cũng như các hệ thống đo khác, hệ thống đo nòng pháo cũng nên được hiệu chuẩn định kỳ hàng năm để kiểm tra độ chính xác của thiết bị.

C. Dưỡng hiệu chuẩn:

Lần hiệu chuẩn đầu tiên được thực hiện bởi nhà sản xuất. Tất cả các thành phần của hệ thống đều có một tính năng đặc biệt cho phép tự chuẩn đoán. Tuy nhiên, người sử dụng nên thực hiện hiệu chuẩn định kỳ hàng năm hoặc thường xuyên hơn nếu cần. Dưỡng hiệu chuẩn cho phép kiểm tra độ chính xác của thiết bị bất cứ lúc nào và điều chỉnh bảng hiệu chuẩn nếu cần thiết. Quá trình hiệu chuẩn mất khoảng 10 - 15 phút, tất cả các quá trình hiệu chuẩn đều là tự động.

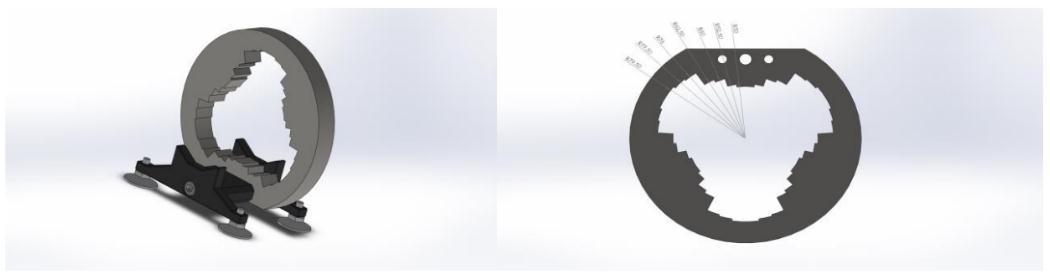

Dưỡng hiệu chuẩn được sử dụng để so sánh giữa kết quả đo của hệ thống với giá trị cung cấp bởi nhà sản xuất để kiểm tra độ chính xác của hệ thống. Bề mặt trong của dưỡng hiệu chuẩn mô phỏng rất nhiều loại ống nòng với đường kính khác nhau. Để hiệu chuẩn, đầu dò phải được đưa vào bên trong dưỡng hiệu chuẩn như dưới đây. Quá trình hiệu chuẩn được bắt đầu hoàn toàn tự động sau khi bấm nút "Calibration".

D. Phần mềm hệ thống:

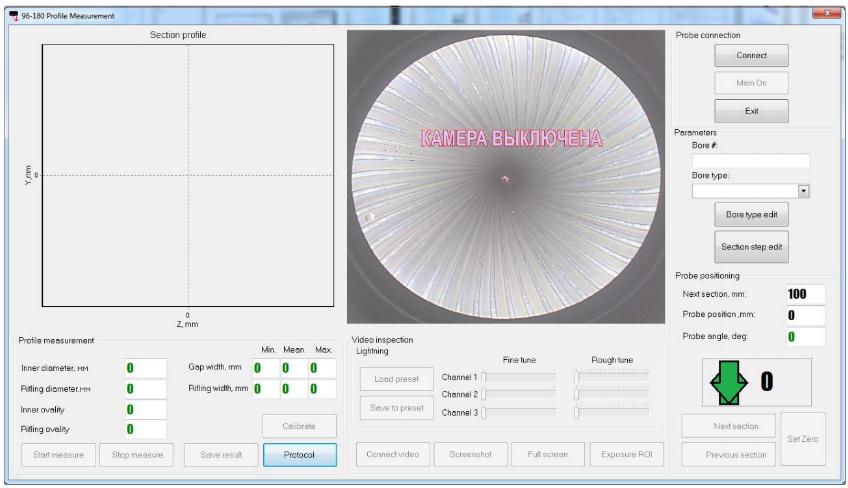

Giao diện chính

Các khu vực và tính năng đo:

Khu vực	Các Trường / Nút bấm	Chức năng
SECTION PROFILE		Khu vực hiện thị biến dạng của một mặt cắt
PROFILE MEASUREMENT		Khu vực hiển thị các tham số của một mặt cắt
Các trường (Fields):	Inner diameter	Đường kính trong của mặt cắt hiện tại
	Rifling diameter	Đường kính rãnh của mặt cắt hiện tại
	Inner ovality	Độ ôvan trong của mặt cắt hiện tại
	Rifling ovality	Độ ôvan rãnh của mặt cắt hiện tại
	Gap width	Độ rộng khoảng hở của mặt cắt hiện tại
	Rifling width	Độ rộng rãnh của mặt cắt hiện tại
Các nút bấm (Buttons):	Start measure	Bắt đầu đo trong mặt cắt hiện tại (chế độ thủ công)
	Stop measure	Kết thúc đo
	Save result	Lưu biên dạng vào tệp tin
	Protocol	Mở giao diện Protocol (kết quả đo)
	Calibrate	Mở giao diện Calibration (hiệu chuẩn)
VIDEO INSPECTION		Khu vực hiển thị hình ảnh video
Lightning		Khu vực hiển thị các tham số về độ sáng
Các nút bấm (Buttons):	Load preset	Gọi ra thiết lập sẵn từ bộ điều khiển trong
	Save to preset	Lưu thiết lập sẵn vào bộ điều khiển trong
	Channel 1/2/3	Điều chỉnh tinh và thô độ sáng (riêng biệt cho từng kênh trong 3 kênh)
	Connect video	Kết nối tới một camera video
	Screenshot	Lưu hình ảnh hiện tại vào cơ sở dữ liệu
	Capture	Bắt đầu quay video
	Full screen	Chuyển sang chế độ toàn màn hình
	Exposure ROI	Thay đổi độ phơi sáng
PROBE CONNECTION		Khu vực thiết lập kết nối tới đầu dò
Các nút bấm (Buttons):	Connect	Kết nối tới đầu dò
	Main on	Bật tất cả các cảm biến
	Exit	Thoát khỏi chương trình
PARAMETERS		Khu vực hiển thị thông tin về nòng
Các trường (Fields):	Bore #	Số hiệu nòng
	Bore type	Loại nòng
Các nút bấm (Buttons):	Bore type edit	Mở thư viện "Bore type" (Loại nòng)
	Section step edite	Mở giao diện "Section step" (Bước đo)
PROBE POSITIONING		Khu vực hiển thị tham số về vị trí đầu dò
Các trường (Fields):	Next section	Hiển thị vị trí của mặt cắt tiếp theo
	Probe position	Hiển thị vị trí hiện tại của đầu dò
	Probe angle	Hiển thị góc của mặt cắt hiện tại
Các nút bấm (Buttons):	Next section	Chọn mặt cắt tiếp theo trong chế độ thủ công
	Previous section	Chọn mặt cắt trước đó trong chế độ thủ công
	Set Zero	Thiết lập gốc logic O cho trục OZ

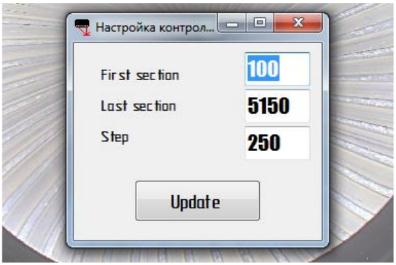

Giao diện "Section step" (bước đo)

Khu vực	Các Trường / Nút bấm	Chức năng
SECTION STEP		Giao diện thiết lập các macro trong chế độ tự động
Các trường (Fields):	First section	Mặt cắt đo đầu tiên, mm
	Last section	Mặt cắt đo cuối cùng, mm
	Step	Bước đo giữa các mặt cắt, mm
Các nút bấm (Buttons):	Update	Cập nhật các macro (khoảng đo)

Giao diện "Protocol" (kết quả đo)

Khu vực	Các Trường / Nút bấm	Chức năng
PROTOCOL ARCHIVE		Danh sách các kết quả đo đã lưu
MEASURED VALUES		Biểu đồ thể hiện đường kính trong theo toàn chiều dài nòng
SECTION PROFILE		Biểu đồ thể hiện biên dạng nòng tại mặt cắt lựa chọn (người sử dụng cũng có thể chuyển sang biểu đồ dạng tròn)
	Bảng bên dưới	Hiển thị tất cả các thông số của nòng trong mặt cắt hiện tại
Các nút bấm (Buttons):	Delete protocol	Xoá kết quả đo được chọn
	Print protocol	In ra kết quả đo được chọn
	Close	Đóng giao diện
	Screenshot	Hiển thị / In ra hình ảnh mặt cắt được chọn
	Video stream	Phát một đoạn video
	Gradient diagram	Hiển thị / In ra biểu đồ độ dốc của kết quả đo được chọn

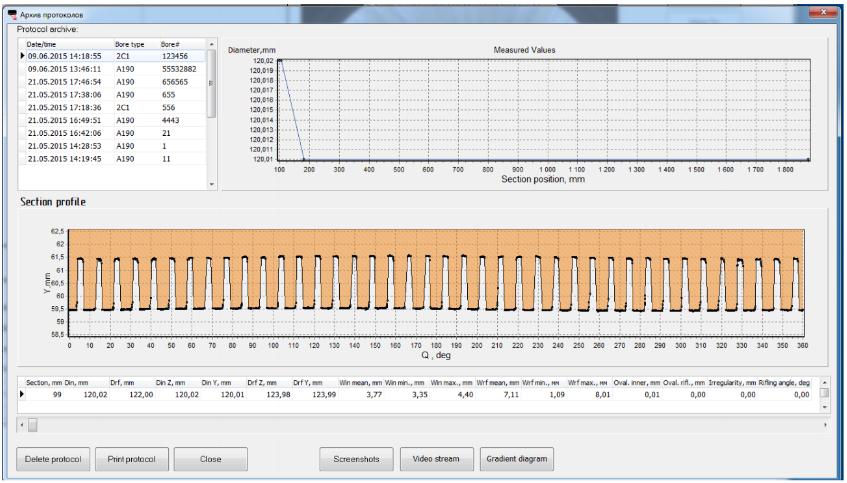

Giao diện "Protocol" (kết quả đo) chế độ phóng to
