Hệ thống kiểm tra tia X – SMX-311M & SMX-311MP

Hệ thống kiểm tra tia X Microfocus SMX-311M / SMX-311M-P

Sau khi gia công, chế tạo, việc kiểm tra lỗi cho một sản phẩm trước khi xuất đến khách hàng là việc rất cần thiết và quan trọng. Máy SMX của Shimadzu sẽ giúp người dùng kiểm tra được các lỗi như chỗ thiếu khuyết, dị vật… ở bên trong lòng sản phẩm mà không cần phá hủy nó.

Hệ thống tia X Microfocus đảm bảo việc thu được hình ảnh quang phổ rõ nét với độ mờ được giảm thiểu tối đa. Ngoài ra, một tùy chọn với bộ nguồn cao thế 150kV là có thể được sử dụng khi mà bộ nguồn 130kV không đáp ứng được nhu cầu, như việc dùng để đánh giá các vật liệu dày.

Cấu hình tùy chỉnh

Với bộ phóng tia X và đầu dò loại tốt nhất, hệ thống có thể được cấu hình phù hợp với các yêu cầu kiểm tra, đánh giá cụ thể của khách hàng.

Hình ảnh rõ nét

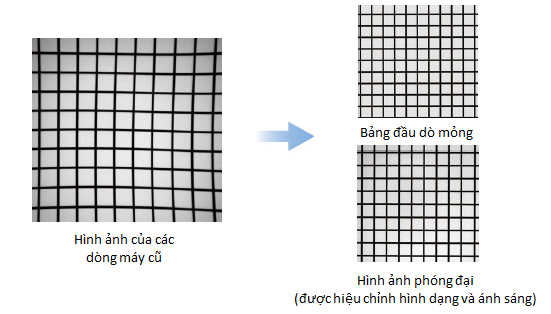

Kết hợp với phần mềm xử lý hình ảnh của Shimadzu (ImageXpector-Pro), hệ thống thu được hình ảnh rõ nét, không bị biến dạng và ánh sáng không đều.

Vận hành đơn giản

Hình ảnh quang phổ có thể dễ dàng thu được bằng cách sử dụng hộp vận hành hoặc dùng chuột, tùy vào sự tiện dụng với không gian làm việc.

Nhờ có màn hình 23-inch, chúng ta có thể đánh giá vật mẫu dễ dàng hơn với cửa sổ hình ảnh quang phổ lớn.

Màn hình rộng 23-inch

Tay đỡ màn hình có thể tự do điều chỉnh để đặt màn hình vào vị trí tùy ý của người vận hành. Hộp vận hành được thiết kể để mang lại sự thoải mái, dễ dàng cho việc sử dụng.

Giao diện đơn giản, thân thiện

Nhờ có sự sắp xếp các chức năng một cách đơn giản và dễ nắm bắt, các thao tác vận hành theo chủ ý có thể được tiến hành mà không có bất cứ sự do dự nào.

Các hình ảnh được lưu có thể được hiển thị dưới dạng thu nhỏ để so sánh với hình ảnh quang phổ trong quá trình vận hành.

Các chức năng đo nhanh

Dễ dàng bấm 2 hoặc 3 điểm để đo khoảng cách giữa 2 điểm, đo góc, đo bán kính của đường tròn.

Hiệu năng cao

Các dòng máy đỉnh cao đưa lại một hiệu quả đánh giá tuyệt vời.

Chức năng Teaching cải thiện hiệu năng làm việc (áp dụng cho model SMX-311MP)

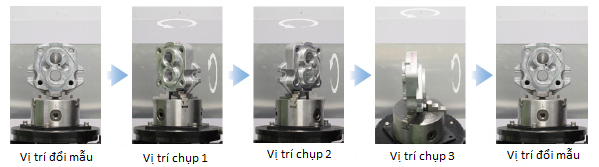

Sử dụng chức năng di chuyển bàn mẫu đến các vị trí đăng ký trước cho phép lặp lại việc kiểm tra các mẫu cùng dạng một cách tự động, tăng đáng kể hiệu quả làm việc.

Khi định vị bàn, lượng tia X khác nhau và các thông số quan sát (như tích hợp hình ảnh, cài đặt điều chỉnh độ sáng, độ tương phản) có thể được đăng ký cho từng vị trí khác nhau trong chuỗi nhiều vị trí kiểm tra.

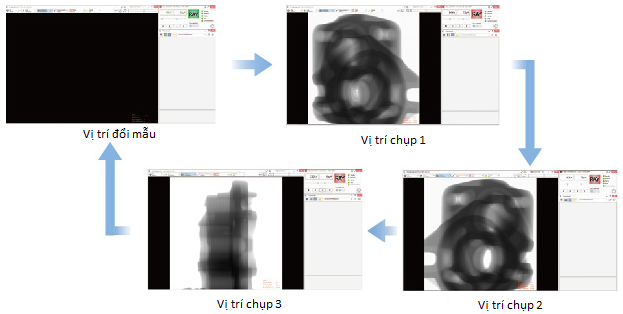

Tự động di chuyển đến chuỗi các vị trí được đăng ký trước

Tự động hiện thị hình ảnh quang phổ với các thông số đã cài đăng cho từng vị trí

Việc này giúp giải phóng người vận hành khỏi việc tập trung vào quan sát mẫu, rất tốt cho việc thực hiện các kiểm tra lặp lại.

Chú ý: Tính năng Teaching cần được yêu cầu khi đặt hàng, sau khi đã mua hàng thì không thể thêm vào được nữa.

Tính năng tự động phát hiện (áp dụng cho model SMX-311MP)

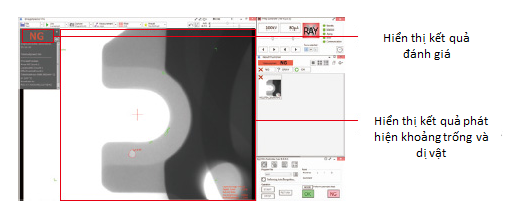

Bổ sung tính năng tự động phát hiện giúp máy tự động phát hiện ra các chỗ khuyết và dị vật trong hình ảnh quang phổ, qua đó góp phần giảm nhân công.

Loại bỏ việc người vận hành phải đánh giá lỗi bằng cách đăng ký các tiêu chuẩn phát hiện

Các tính năng trên đây là các tính năng chưa từng có ở các dòng  máy trước đây của Shimadzu, đánh dấu một bước tiến vượt bậc trong việc giúp tự động hóa các công đoạn trong nhà máy sản xuất, tăng cường độ chính xác của các phương pháp kiểm tra cũng như giảm được nhân công rất nhiều so với trước đây.

Qua bài viết này, có thể thấy dòng máy SMX-311M/M-P của Shimadzu là một công cụ tuyệt vời cho khâu đánh giá, kiểm định chất lượng sản phẩm, có ứng dụng rộng rãi trong nhiều ngành công nghiệp như điện tử, cơ khí với nhiều loại vật liệu khác nhau.

Nguồn: ETA
