Kỹ thuật khôi phục Sơ đồ cho Bo mạch

2. Nguyên lý

Từ bo mạch có sẵn, bằng việc sử dụng các phương pháp đo, phân tích khác nhau  cùng với sự hỗ trợ của hệ thống phần mền và phần cứng, tìm ra được nguyên lý, chức năng cũng xây dựng lại thông tin về đối tượng (sơ đồ mạch nguyên lý, netlist).

Qmax đã ứng dụng kỹ thuật reverse engineering vào rất nhiều sản phần của mình và cung cấp các hướng dẫn cụ thể để giúp người dùng dễ dàng hoàn thành kỹ thuật reverse enginering. Với việc tạo được các thông tin cần thiết về bo mạch, người dùng có thể dễ dàng, chủ động xây dựng được kế hoạch bảo trì, sửa chữa, tiết kiệm chi phí, bớt phải phụ thuộc vào phía nhà cung cấp.

II. ỨNG DỤNG KỸ THUẬT

Qmax đã tích hợp kỹ thuật Reverese Engineering vào rất nhiều sản phẩm như các dòng V2200EX, QT8200, QT200Nxg, … Trong đấy dòng thiết bị điển hình và chuyên dụng nhất là Panther 2K-CT

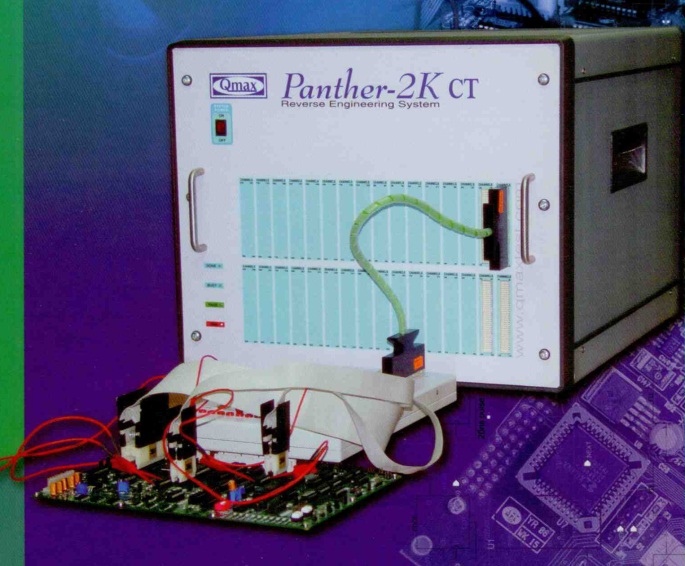

Panther 2K-CT : Thiết bị chuyên dụng phục hồi sơ đồ bo mạch

Các thông số kỹ thuật

• Số lượng kênh số: cấu hình cơ bản :256 kênh, có thể mở rộng lên đến 2048 kênh (8 cards, mỗi card 256 kênh)

• Phương pháp đo: panther-2K-CT sử dụng chuyển mạch analog nhanh cho đo điện áp chính xác và cải thiện độ chính xác sử dụng phương pháp đo Kelvin 4 dây.

• Điện áp kẹp: Lập trình điện áp kẹp với độ chính xác 14bit, nằm trong dải từ 0 đến 7.5 V, tạo điện áp kẹp chính xác theo yêu cầu của người dùng.

• Time Base: thời gian kiểm tra được lập trình từ 1 us  tới 256 us với 256 bước (1,2,3…256)

• Ứng dụng cho mọi loại bo mạch từ công nghiệp, dân dụng cho đến bo mạch quân sự (Nga và Tư bản)

• Cấu hình máy tính yêu cầu tối thiểu: Intel CPU i5, RAM 2GB, HDD 500GB, PCIe, USB, CD ROM.

Nguyên lý hoạt động

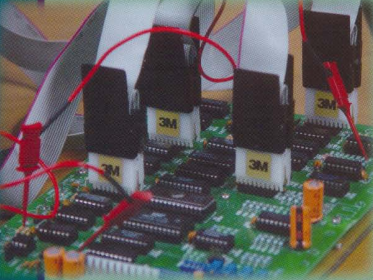

Panther- 2K-CT là một thiết bị kiểm tra ngắn/hở mạch đa năng được thiết kế đặc biệt cho Reverse Engineering ứng dụng trong việc giám sát các mạch điện. Panther -2K-CT có thể sử dụng với rất nhiều các clips/ grabber để kết nối với đối tượng, phục vụ cho việc giám sát liên kết giữa các linh kiện trên bo mạch. Với Panther-2K-CT ta có thể thực hiện kỹ thuật “reverese engineering” tạo các tài liệu cần thiết về bo mạch (net list, sơ đồ nguyên lý).

Panther-2K-CT sử dụng phương pháp đo FVMV (Force Current- Measure Voltage) với sử dùng kẹp điện áp để đo trở kháng giữa các chân linh kiện để xác định các kết nối. Dòng điện có thể được lập trình từ 1mA đến 50mA. Điện áp kẹp được lập trình từ 200mV đến 7.5V. Sử dụng điện áp kẹp 200mV để loại bỏ bất kỳ sự dẫn điện của diode mà được coi như là ngắn mạch.

Phần cứng của Panther-2K-CT  đầy đủ chức năng hỗ trợ nhiều phương pháp kiểm tra như phương pháp dịch, phương pháp tham chiếu hỗn hợp, phương pháp Half QSM cho n*(n-1)/2 hoặc full QSM cho n*(n-1) combinations.

Đặt trực tiếp các clips và probes bằng phần mềm, phần mền Panther-2K-CT sẽ hướng dẫn người dùng để hoàn thành các bước dễ dàng bao gồm tất cả các linh kiện được thêm vào trong phần BOMlist và netlist có thể được export  EDWin với đinh dạng tương ứng như là EDIF.

• Tạo sơ đồ mạch nguyên lý trong phần mềm EDWin

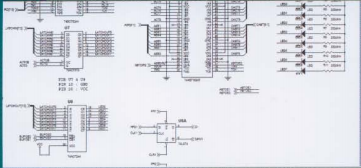

Trình tạo sơ đồ mạch nguyên lý cung cấp nhiều sự lựa chọn để chỉnh sửa thêm nữa cho mạch. Mạch nguyên lý được tạo trong EDWin bằng cách sử dụng thư viện rộng lớn của nó. Người dùng có thể thêm các thiết bị mới cho cả thư viện của Panther và EDWin để tạo mạch nguyên lý hoàn chỉnh

• Netlist

Đặt các clip và probes trực tiếp bằng phần mềm và phần mền Qmax Panther-2K-CT sẽ hướng dẫn hoàn thành các bước một cách dễ dàng bao gồm tất các các linh kiện được thêm vào trong BOMlist và Netlist có thể được export vào trong EDWin với định dạng EDIF. Với file netlist được import vào EDWin, người dùng có thể tạo sơ đồ mạch nguyên lý được nhìn từ các kết nối (netlist).
