Tin chuyên ngành

Phân tích định lượng thành phần xi măng bằng máy EDX-8000

Phân tích kiểm soát chất lượng xi măng với độ chính xác cao được tiến hành đặc thù bởi máy quang phổ huỳnh quang tia X tán xạ bước sóng. Các thiết bị EDX mới cũng có khả năng phân tích với độ chính xác tương đương với các thiết bị tán xạ bước sóng đầu ra thấp. Không chỉ mang lại sự tiện lợi về khả năng phân tích bột, các thiết bị EDX còn có một dải ứng dụng rất lớn, bao gồm cả phân tích thành phần xi măng. Ở đây, chúng tôi giới thiệu đến các bạn phương pháp phân tích chính xác mẫu bột xi măng tiêu chuẩn dạng nén bằng máy EDX-8000 – một đời máy mới của Shimadzu.

♦ Bộ mẫu chuẩn

Bộ mẫu chuẩn theo chứng chỉ: NIST Certificate of Analysis Standard Reference Materials® Portland Cement

Gồm: SRM 1880b, 1881a, 1884b, 1886a, 1887b, 1888b, 1889a

Bảng 1: Các giá trị tiêu chuẩn
[% khối lượng]
	SiO₂	Al₂O₃	Fe₂O₃	CaO	MgO	SO₃	K₂O	Na₂O
1880b	20.42	5.183	3.681	64.16	1.176	2.710	0.646	0.091
1881a	22.26	7.060	3.090	57.58	2.981	3.366	1.228	0.199
1884b	19.30	4.851	2.937	61.31	4.740	4.034	0.957	0.278
1886a	22.38	3.875	0.152	67.87	1.932	2.086	0.093	0.021
1887b	19.59	4.911	2.471	61.15	3.624	4.599	0.961	0.288
1888b	20.42	4.277	3.062	63.13	3.562	2.634	0.658	0.136
1889a	20.66	3.89	1.937	65.34	0.814	2.690	0.605	0.195

♦ Chuẩn bị mẫu

Nén mẫu bằng cách sử dụng một vòng Vinyl Chloride, nén dưới áp suất tổng cộng 250 kN trong 60 giây (xem hình dưới).

Hình 1. Xi măng dạng nén

♦ Đường cong hiệu chuẩn

Phân tích bộ mẫu chuẩn nêu ở trên, ta được đường cong hiệu chuẩn và độ chính xác (1σ) cho từng chất được chỉ ra ở bảng dưới.

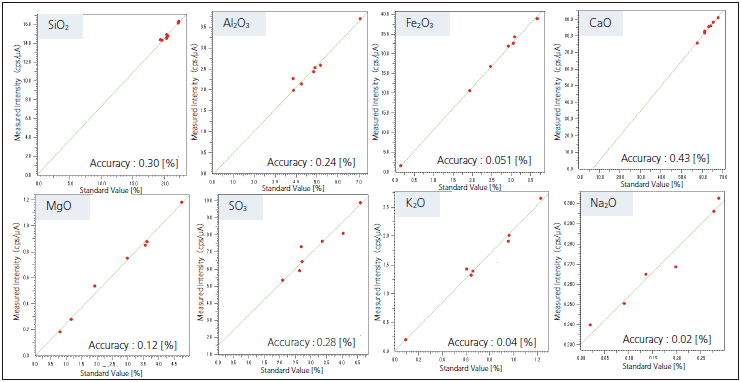

Hình 2. Đường cong hiệu chuẩn và độ chính xác

♦ Giới hạn phát hiện thấp nhất (L.L.D)

Giới hạn phát hiện thấp nhất là mức hàm lượng thấp nhất có thể phân tích được của chất, được tính toán dưa vào đường cong hiệu chuẩn ở hình 2, các giá trị cụ thể ở bảng dưới.

Bảng 2: Giới hạn phát hiện thấp nhất (300 giây, với Fe₂O₃ là 100 giây)
[% khối lượng]
	SiO₂	Al₂O₃	Fe₂O₃	CaO	MgO	SO₃	K₂O	Na₂O
L.L.D	-	0.0083	0.0022	-	0.0157	0.0066	0.0049	0.0159

♦ Độ lặp lại

Dựa vào phương pháp đường cong hiệu chuẩn, độ lặp lại của các kết quả phân tích mẫu SRM 1880b có được như bảng 3. Tiến hành đơn giản bằng cách lặp lại phép phân tích 10 lần. Phổ của các nguyên tố được chỉ ra ở hình 3.

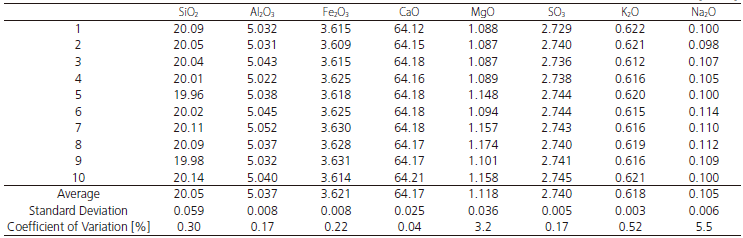

Bảng 3: Độ lặp lại của phép phân tích mẫu SRM 1880b (300 giây, với Fe₂O₃là 100 giây)

[% khối lượng]

Với những đặc điểm và thông số nêu ở trên, EDX-8000 hoàn toàn có thể đáp ứng được nhu cầu phân tích mẫu xi măng ở cấp chính xác rất cao, phù hợp với thực tế yêu cầu trong sản xuất.

Nguồn: ETA

Tin chuyên ngành

Phân tích định lượng thành phần xi măng bằng máy EDX-8000

Các bài viết khác
