Phương pháp hiệu chỉnh trở kháng điểm 0 khi sử dụng kẹp Kelvin

Kẹp Kelvin yêu cầu cần phải hiệu chỉnh trở kháng điểm 0 (chế độ ngắn mạch dây đo)

Để đảm bảo tính chính xác của thiết bị và phép đo khi sử dụng kẹp Kelvin, bước hiệu chuẩn trở kháng 0 trong chế độ ngắn mạch dây đo (để bù sai số do trở kháng dây đo) là một yêu cầu bắt buộc trong quy trình đo. Bước này nhằm đảm bảo rằng cả 04 dây đo đang nguyên vẹn và hoạt động ổn định. Đối với các phép đo chính xác, nếu bỏ qua bước này có thể gây ra sai số đo lớn cho phép đo.

Quy trình hiệu chỉnh trở kháng điểm 0 của kẹp Kelvin

Hiệu chỉnh trở kháng điểm 0 (chế độ ngắn mạch) yêu cầu thực hiện trong các trường hợp sau:

1. Thiết bị đo lường không sử dụng trong 6 giờ hoặc lâu hơn.
2. Khi thay đổi các thiết lập đo (dải đo, chức năng đo).
3. Các đối tượng đo khác nhau.
4. Theo yêu cầu trong quy trình đo (nếu có).
5. Độ không tin cậy đo hoặc sự thay đổi thiết lập đo/ môi trường đã được lưu ý trong tài liệu kỹ thuật.

Quy trình hiệu chỉnh trở kháng điểm 0 theo các bước sau:

1. Cấp nguồn cho thiết bị và cho chạy khởi động thiết bị theo thời gian quy định trong tài liệu kỹ thuật. Trường hợp phòng thí nghiệm có nhiệt độ môi trường ổn định, thời gian chạy khởi động thiết bị chỉ cần khoảng 20 phút; Với phòng thí nghiệm có nhiệt độ môi trường không ổn định, khuyến cáo nên để thiết bị đo chạy khởi động trên 60 phút để đạt được ổn định.
2. Kết nối dây của kẹp Kelvin với đầu vào, thông thường ở mặt trước của thiết bị.
3. Thiết lập thiết bị ở chế độ đo với dải đo nhỏ nhất.

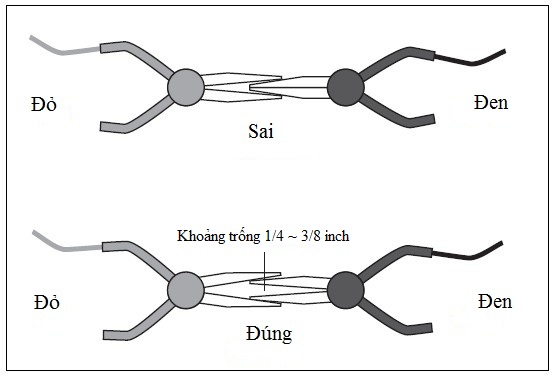

4. Ngắn mạch kẹp Kelvin với nhau như sơ đồ dưới đây (Để khoảng trống  khoảng 1/4 ~ 3/8 inch giữa các kìm, không chạm trực tiếp các đầu kẹp với nhau).
5. Xác nhận rằng kết quả đo hiển thị tối thiếu 5 số 0, khi đó thiết bị đã sẵn sàng cho phép đo.

Nguồn: TMC
